Staffa reggicavo, ancoraggio tipo U, 2 cavo coppa in metallo, FT 8 | 12 | 3

Staffa reggicavo, ancoraggio tipo U, 2 cavo coppa in metallo, FT

N. art. 1186503 | EAN 4012196849789

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

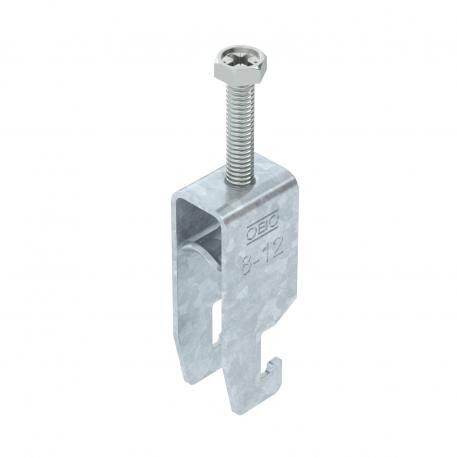

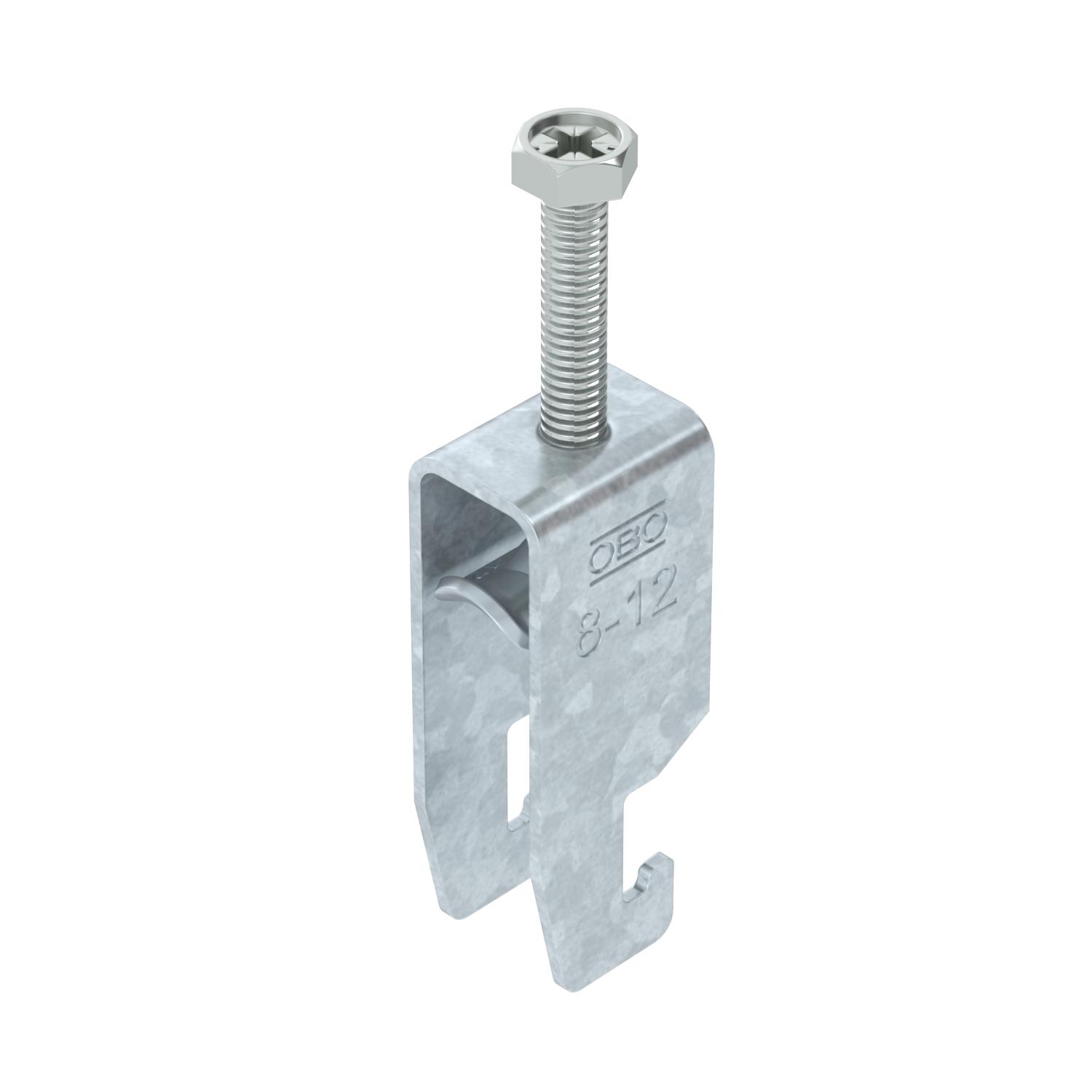

Staffa reggicavo con ancoraggio tipo U, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 18 - 22 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	57 mm
Capacità D max	12 mm
Capacità D min.	8 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no

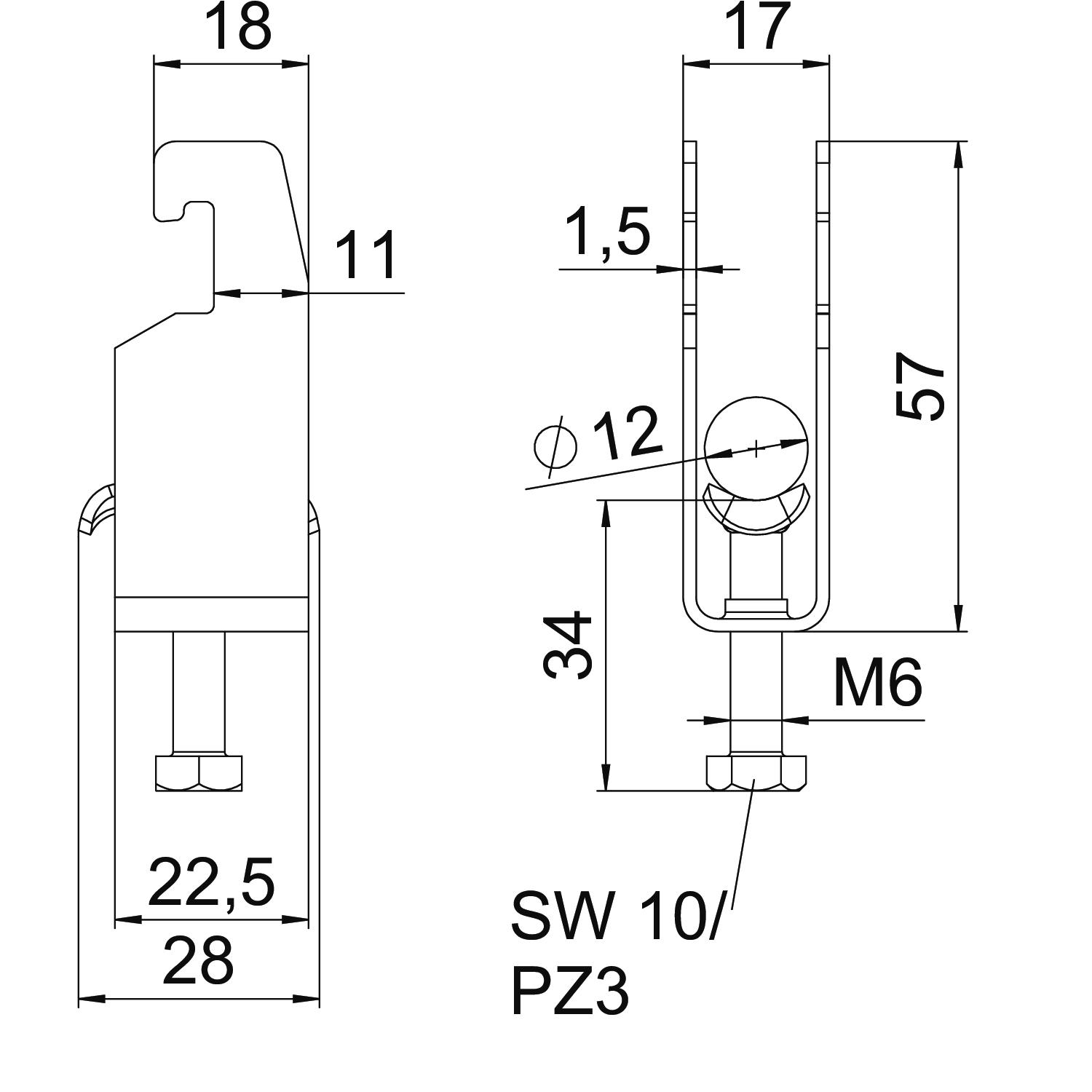

Dimensione H	57 mm
Dimensione	08-12mm
Dimensione A	22,5 mm
Dimensione B	17 mm
Dimensione C	28 mm
Dimensione G (mm)	M6
Dimensione L	46 mm
Dimensione t	1,5 mm
Filettatura	M6
Impronta CO2 (GWP) dalla culla al cancello	0,1344 kg CO₂e / 1 Pezzo

Larghezza	17 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	28 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	12 mm
per diametro tubo min.	8 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U2-M-12 FT	8 mm	12 mm	3 Nm	1186503	Pezzo	50 Pezzo
BS-U2-M-16 FT	12 mm	16 mm	3 Nm	1186510	Pezzo	50 Pezzo
BS-U2-M-22 FT	16 mm	22 mm	3 Nm	1186517	Pezzo	50 Pezzo
BS-U2-M-28 FT	22 mm	28 mm	3 Nm	1186523	Pezzo	50 Pezzo
BS-U2-M-34 FT	28 mm	34 mm	3 Nm	1186530	Pezzo	50 Pezzo
BS-U2-M-40 FT	34 mm	40 mm	3 Nm	1186537	Pezzo	50 Pezzo
BS-U2-M-46 FT	40 mm	46 mm	5 Nm	1186543	Pezzo	50 Pezzo
BS-U2-M-52 FT	46 mm	52 mm	5 Nm	1186550	Pezzo	50 Pezzo
BS-U2-M-58 FT	52 mm	58 mm	5 Nm	1186557	Pezzo	50 Pezzo
BS-U2-M-64 FT	58 mm	64 mm	5 Nm	1186563	Pezzo	50 Pezzo
