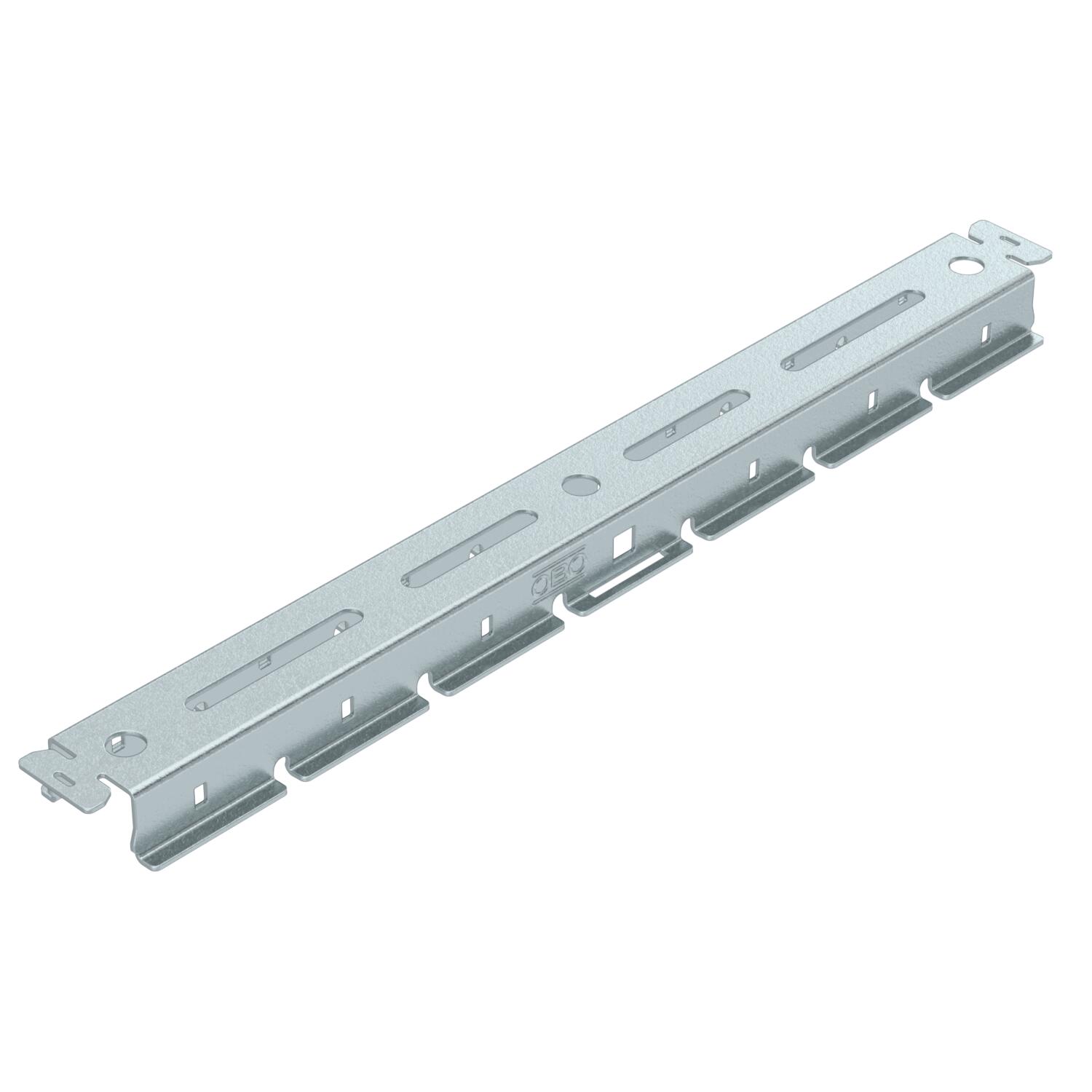

Support rail MagicFix

N. art. 6426308 | EAN 4012197519445

N. art. / Tipo

Lunghezza

Descrizione prodotto

Descrizione prodotto

Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.

Dati tecnici

Dati tecnici

Adatto per forme profilate	altro
Adatto per passerelle	sì
Adatto per passerelle grigliate	sì
Adatto per passerelle portacavi	sì
Colore	zinco
Diametro foro	10,5 mm

Dimensione	22x45x371
Forma del foro (ETIM)	Foro oblungo
Forma del profilato	altro
Materiale	Acciaio
Spessore materiale	1,5 mm
Super- ficie	zincato in continuo

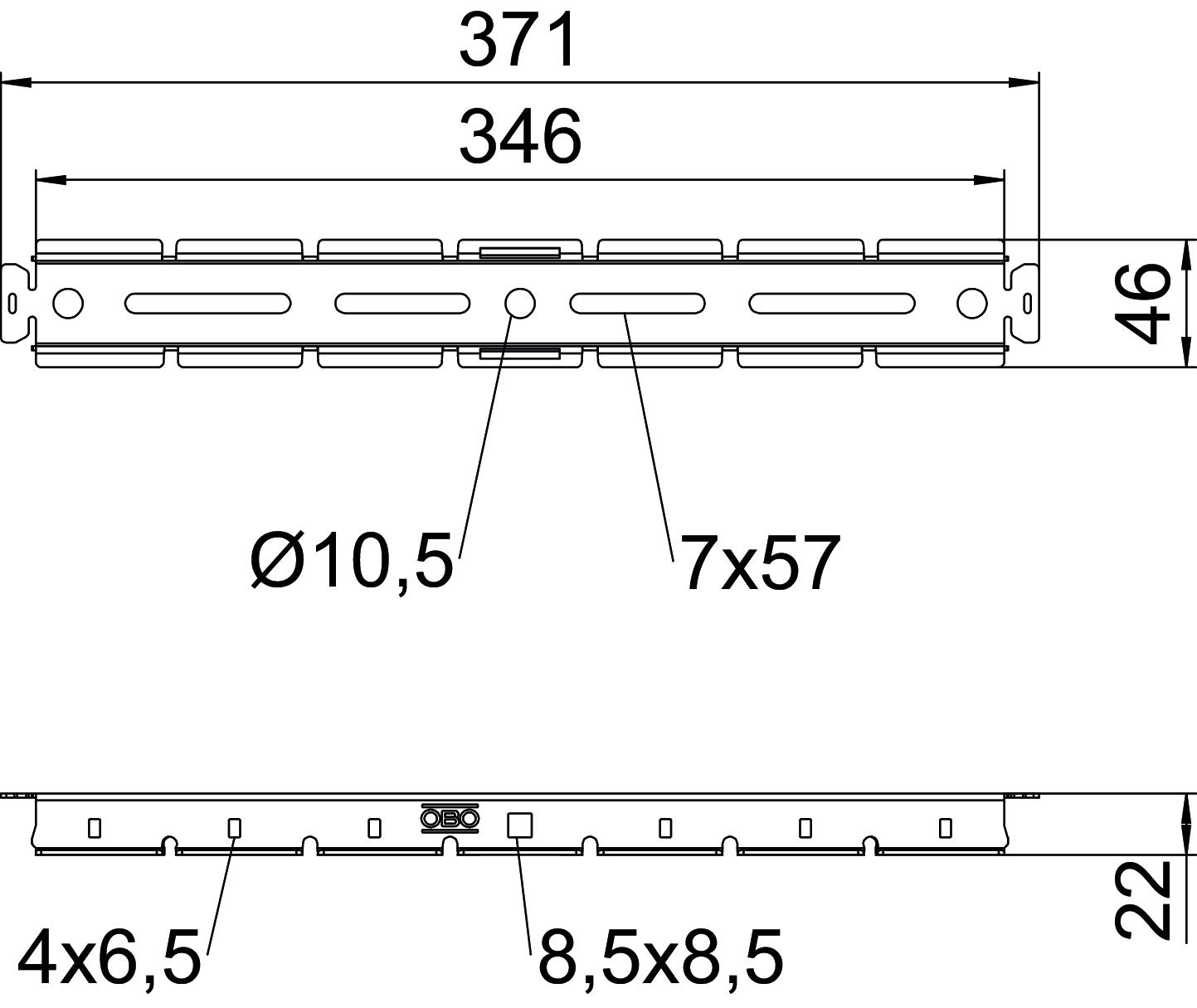

Misure

Altezza	22 mm
Dimensione L	346 mm
Dimensione L2	371 mm

Dimensione sH	7x57 mm
Larghezza	46 mm
Lunghezza	346 mm

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TSM 50 FS	96 mm	6426300	Pezzo	1 Pezzo
TSM 100 FS	146 mm	6426302	Pezzo	1 Pezzo
TSM 150 FS	196 mm	6426304	Pezzo	1 Pezzo
TSM 200 FS	246 mm	6426306	Pezzo	1 Pezzo
TSM 300 FS	346 mm	6426308	Pezzo	1 Pezzo
TSM 400 FS	446 mm	6426310	Pezzo	1 Pezzo
TSM 500 FS	546 mm	6426312	Pezzo	1 Pezzo
TSM 600 FS	646 mm	6426314	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Protective cap MagicFix	SKM OR	6426180	Pezzo	20 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Quick fastener MagicFix	SBM FS	6426160	Pezzo	50 Pezzo
