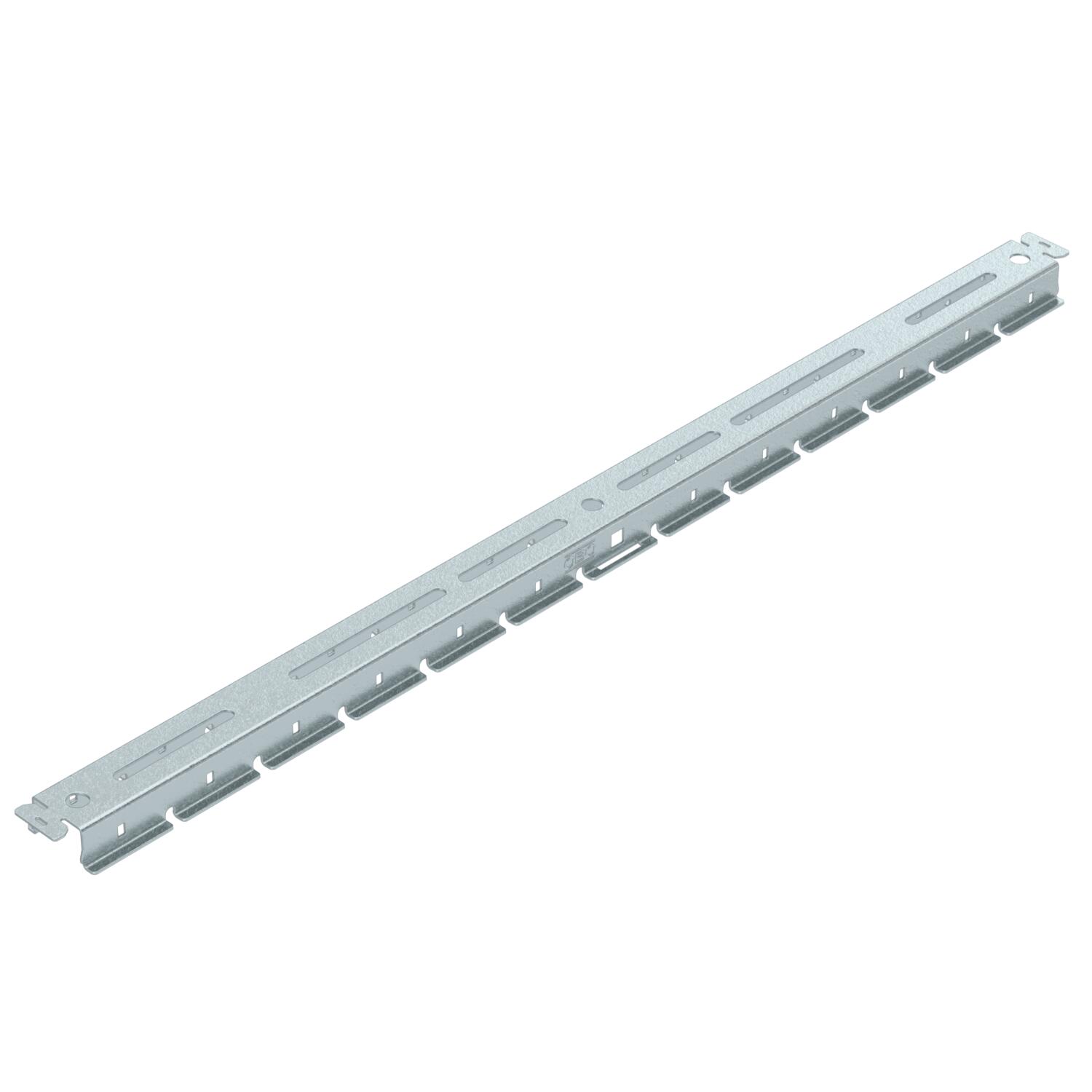

Profilo di supporto MagicFix

Name: Profilo di supporto MagicFix
Brand: OBO Bettermann
SKU: 6426314

N. art. 6426314 | EAN 4012197519018

Descrizione prodotto

Descrizione prodotto

Profilo di supporto per passerelle portacavi, grigliate e a traversini, per la realizzazione di sospensioni laterali e centrali. Installazione senza utensili grazie al sistema di aggancio integrato per le passerelle grigliate o al connettore rapido MagicFix per passerelle portacavi e traversini. In alternativa, è possibile utilizzare anche il tradizionale fissaggio a vite. Sospensione tramite staffa di sospensione MagicFix. Fissaggio senza utensili del profilo di supporto alle staffe di sospensione mediante connettore rapido MagicFix.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	sì
Adatto per passerelle grigliate	sì
Adatto per passerelle portacavi	sì
Colore	zinco
Con cerniera	no
Conformità ROHS	sì
Diametro foro	10,5 mm
Dimensione	22x45x671

Mantenimento funzionale	no
Materiale	Acciaio
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Regolabile	no
Serie di prodotti	OBO-MagicFix®
Spessore materiale	1,5 mm
Super- ficie	zincato in continuo
Versione	Profilo d'appoggio

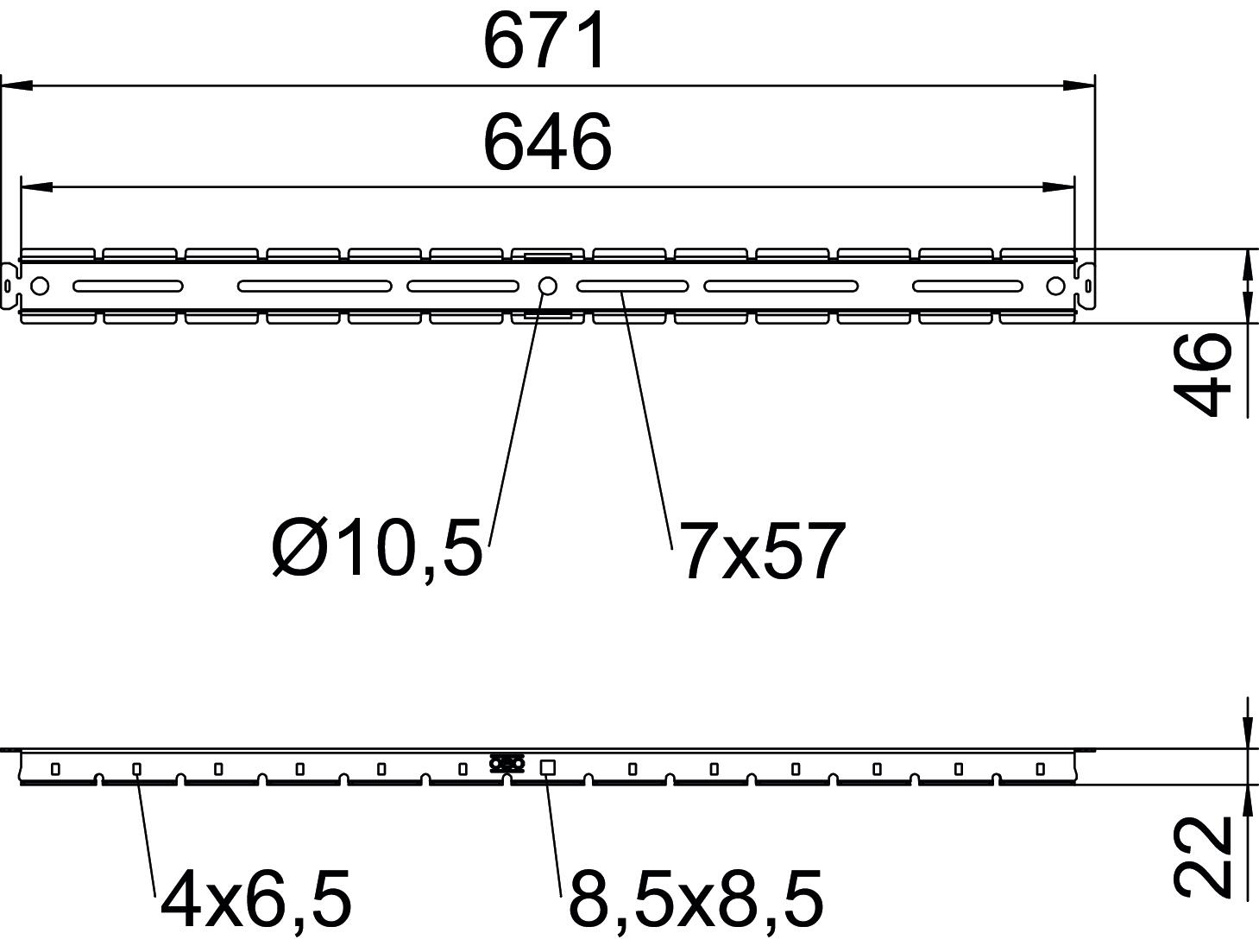

Misure

Altezza	22 mm
Dimensione L	646 mm
Dimensione L2	671 mm

Dimensione sH	7x68/94/67 mm
Larghezza	46 mm
Lunghezza	646 mm

Carichi

Safe working load of suspended installation with ASM for cable trays (SWL)	1 kN

Safe working load of suspended installation with ASM for mesh cable trays (SWL)	1,1 kN

Tutti i tipi

Tutti i tipi

Tipo	N. art.	Quantità	Conf.
TSM 50 FS	6426300	Pezzo	1 Pezzo
TSM 100 FS	6426302	Pezzo	1 Pezzo
TSM 150 FS	6426304	Pezzo	1 Pezzo
TSM 200 FS	6426306	Pezzo	1 Pezzo
TSM 300 FS	6426308	Pezzo	1 Pezzo
TSM 400 FS	6426310	Pezzo	1 Pezzo
TSM 500 FS	6426312	Pezzo	1 Pezzo
TSM 600 FS	6426314	Pezzo	1 Pezzo
