Supporto centrale per passerella grigliata FS 35 | 170 | 11 | 170 | zinco

morepic-1

morepic-2

Supporto centrale per passerella grigliata FS

N. art. 6015400 | EAN 4012196940875

N. art. / Tipo

Lunghezza	35 mm

Larghezza

Diametro foro	11 mm

Dimensione B

Colore	zinco

Descrizione prodotto

Descrizione prodotto

Sospensione centrale compresa di morsetto per la sospensione di passerelle grigliate.

Dati tecnici

Dati tecnici

Adatto per asta filettata metrica	10
Adatto per passerelle	no
Adatto per passerelle grigliate	sì
Adatto per passerelle portacavi	no
Altezza	18 mm
Colore	zinco
Diametro foro	11 mm
Dimensione	B170mm
Dimensione B	170 mm
Impronta CO2 (GWP) dalla culla al cancello	0,5877 kg CO2e / 1 Pezzo

Larghezza	170 mm
Lunghezza	35 mm
Mantenimento funzionale	sì
Materiale	Acciaio
per larghezza max	170 mm
per larghezza min.	170
Regolabile	no
Super- ficie	zincato in continuo
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Diametro foro	Dimensione B	Colore	N. art.	Quantità	Conf.
GMS 170 FS	35 mm	170 mm	11 mm	170 mm	zinco	6015400	Pezzo	25 Pezzo
GMS 270 FS	35 mm	270 mm	11 mm	270 mm	zinco	6015402	Pezzo	25 Pezzo
GMS 370 FS	35 mm	370 mm	11 mm	370 mm	zinco	6015404	Pezzo	25 Pezzo
GMS 470 FS	35 mm	470 mm	11 mm	470 mm	zinco	6015406	Pezzo	10 Pezzo
GMS 570 FS	35 mm	570 mm	11 mm	570 mm	zinco	6015408	Pezzo	10 Pezzo

Download

Scheda tecnica GMS 170 FS / 6015400 , 0.17MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Manuale Protezione antincendio nell'elettrotecnica - una guida per l'installazione in edifici sicura contro gli incendi , 2.10MB , pdf

Opuscolo Sistemi di passerelle grigliate , 2.10MB , pdf

Opuscolo False ceiling installations , 2.70MB , pdf

Catalogo Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Download

Catalogo Cable support systems , 54.52MB , pdf

Download

Dichiarazione di conformità UE GMS 170 FS / 6015400 , 0.13MB , pdf

REACH Dichiarazione di conformità GMS 170 FS / 6015400 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità GMS 170 FS / 6015400 , 0.13MB , pdf

Download

Certificato di prova Mantenimento funzionale, certificato di prova generale dell'ispettorato all'edilizia per le passerelle grigliate GRM 55... con sospensione centrale , 0.94MB , pdf

Relazione periziale Mantenimento funzionamento elettrico fissaggio antincendio su strutture in legno , 6.58MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf

Istruzioni di montaggio General information on the mounting , 2.65MB , pdf

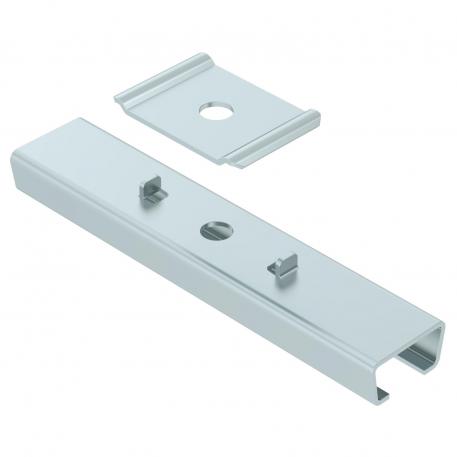

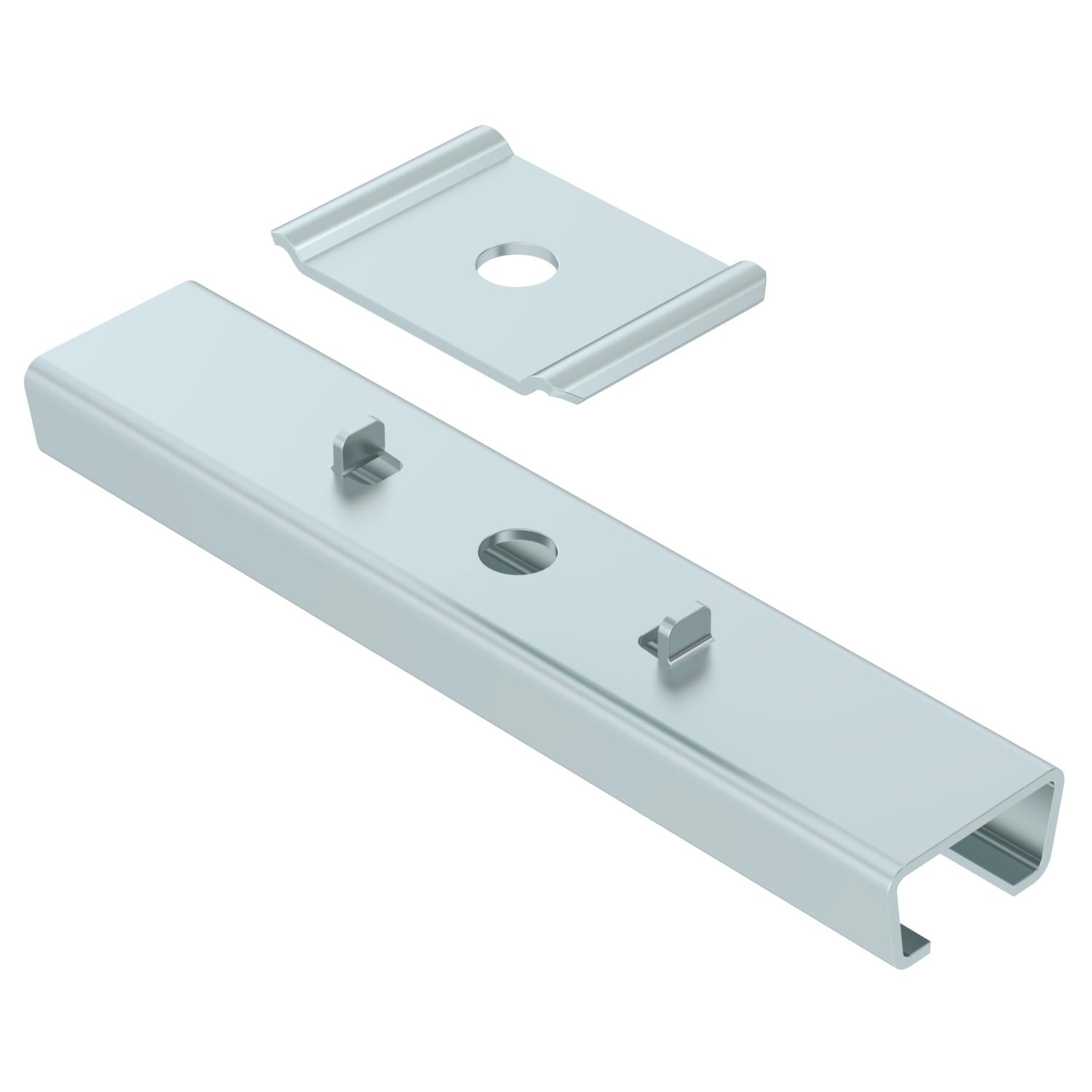

Grafico prodotto GMS 170 FS / 6015400, 44.55 kB, jpg

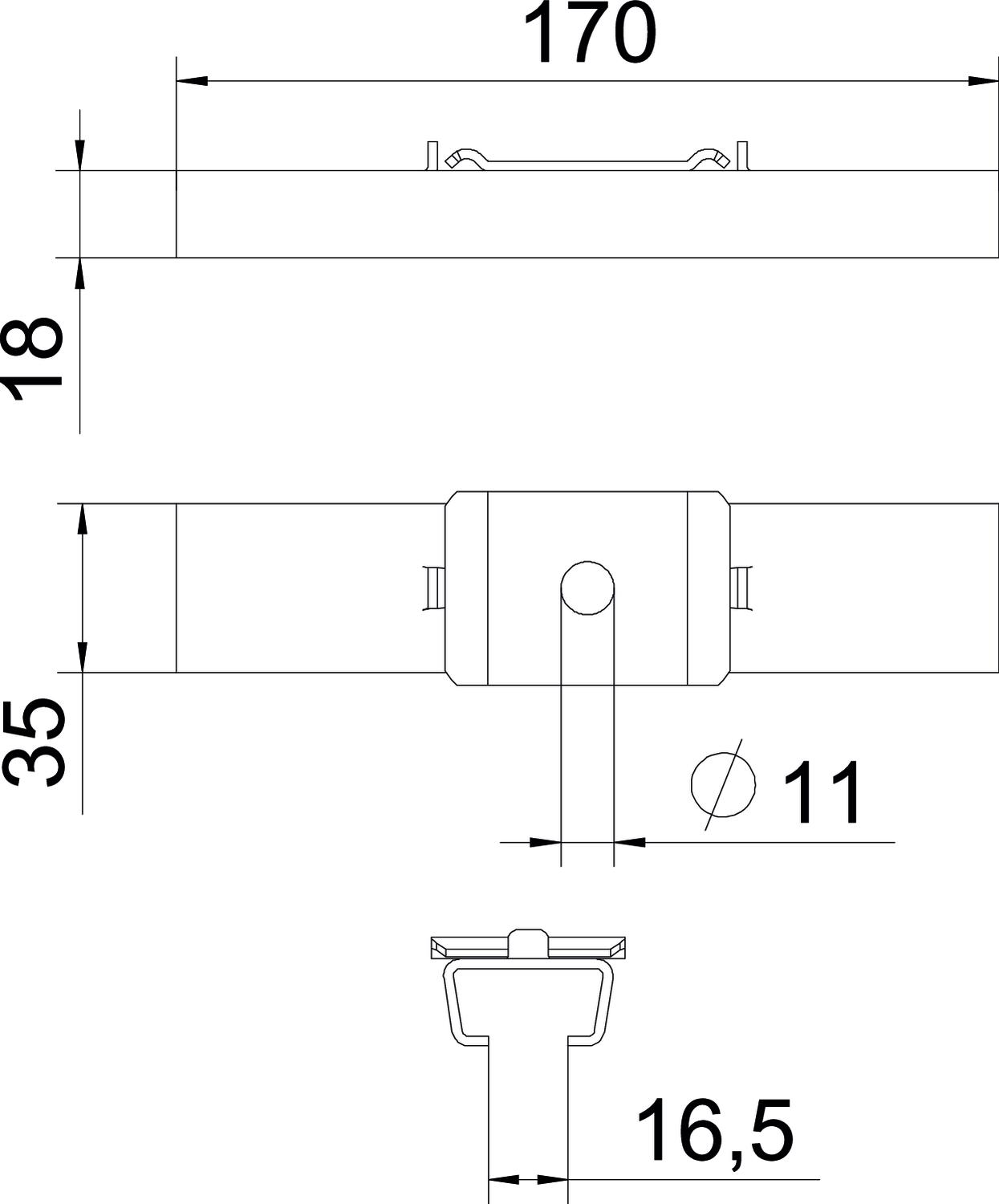

Disegno quotato GMS 170 FS / 6015400, 54.59 kB, jpg

GMS 170 FS / 6015400

6015400_KSTP1.stp, 164.83 kB
