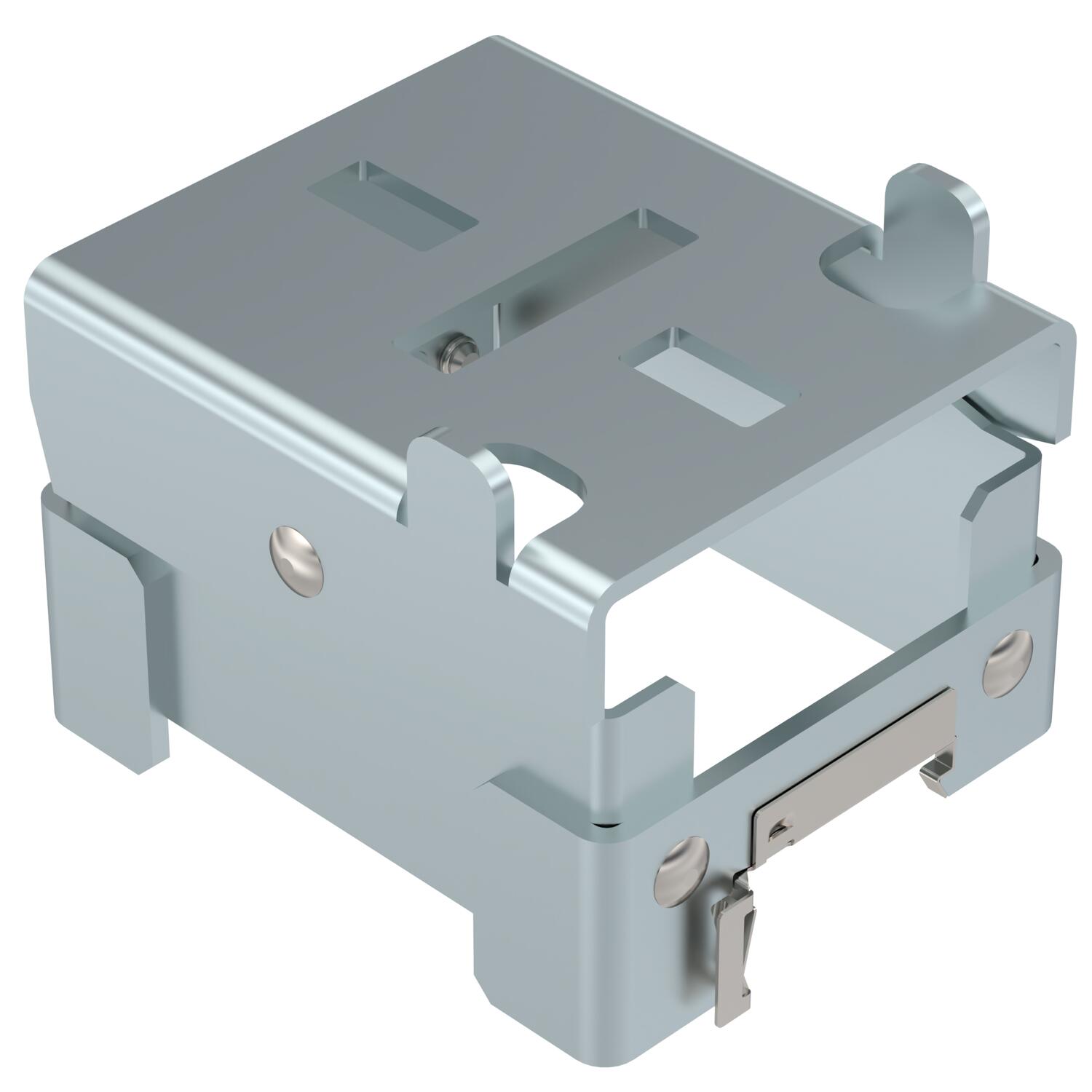

Supporto corto per montaggio del modulo FV, tetto piano
N. art. 5901650 | EAN 4012197369651
- Descrizione prodotto
-
Descrizione prodottoSupporto corto per il montaggio di moduli fotovoltaici su tetti piani in combinazione con profilato di supporto TP 45/4700 e morsetto universale KLU. Angolo di inclinazione 15°. Fissaggio a scatto sul profilato di supporto.
-
- Dati tecnici
-

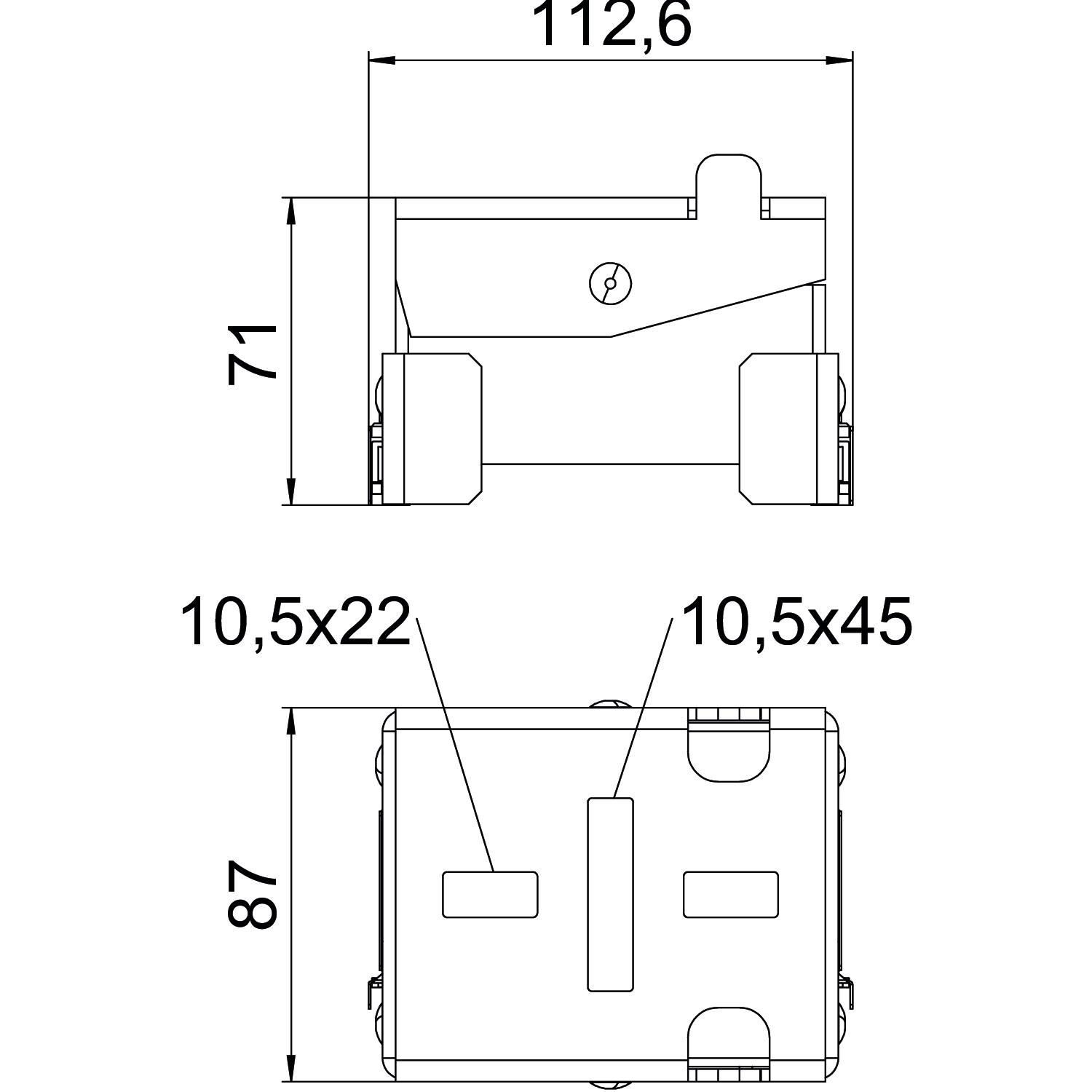

Misure
Altezza 116 mm Angolo di inclinazione max 15 ° Angolo di inclinazione min. 15 ° Colore zinco Dimensione 86x166x107 Impronta CO2 (GWP) dalla culla al cancello 2,9964 kg CO2e / 1 Pezzo Larghezza 87 mm Lunghezza 163 mm Materiale Acciaio Regolabile sì Super- ficie Zincatura Double Dip, zinco/alluminio Tipo montaggio sistema di montaggio fotovoltaico Tetto piano Versione elemento di collegamento fotovoltaico e di fissaggio Other - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.

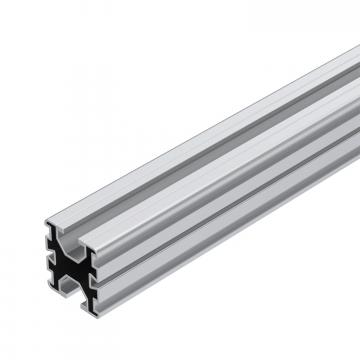

Profilato di supporto per montaggio modulo FV
TP 45 4700 ALU 5900410 4 Pezzo

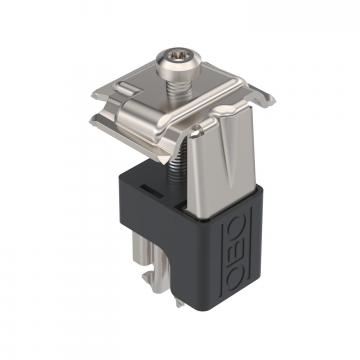

Morsetto universale per il montaggio di moduli FV
KLU A2 5901010 20 Pezzo - Download
-
Scheda tecnica STK DD / 5901650 , 0.20MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Pro , 5.26MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Basic , 3.93MB , pdfPer questo prodotto non sono disponibili voci di capitolato
