Profilato di supporto per montaggio modulo FV 4700 |

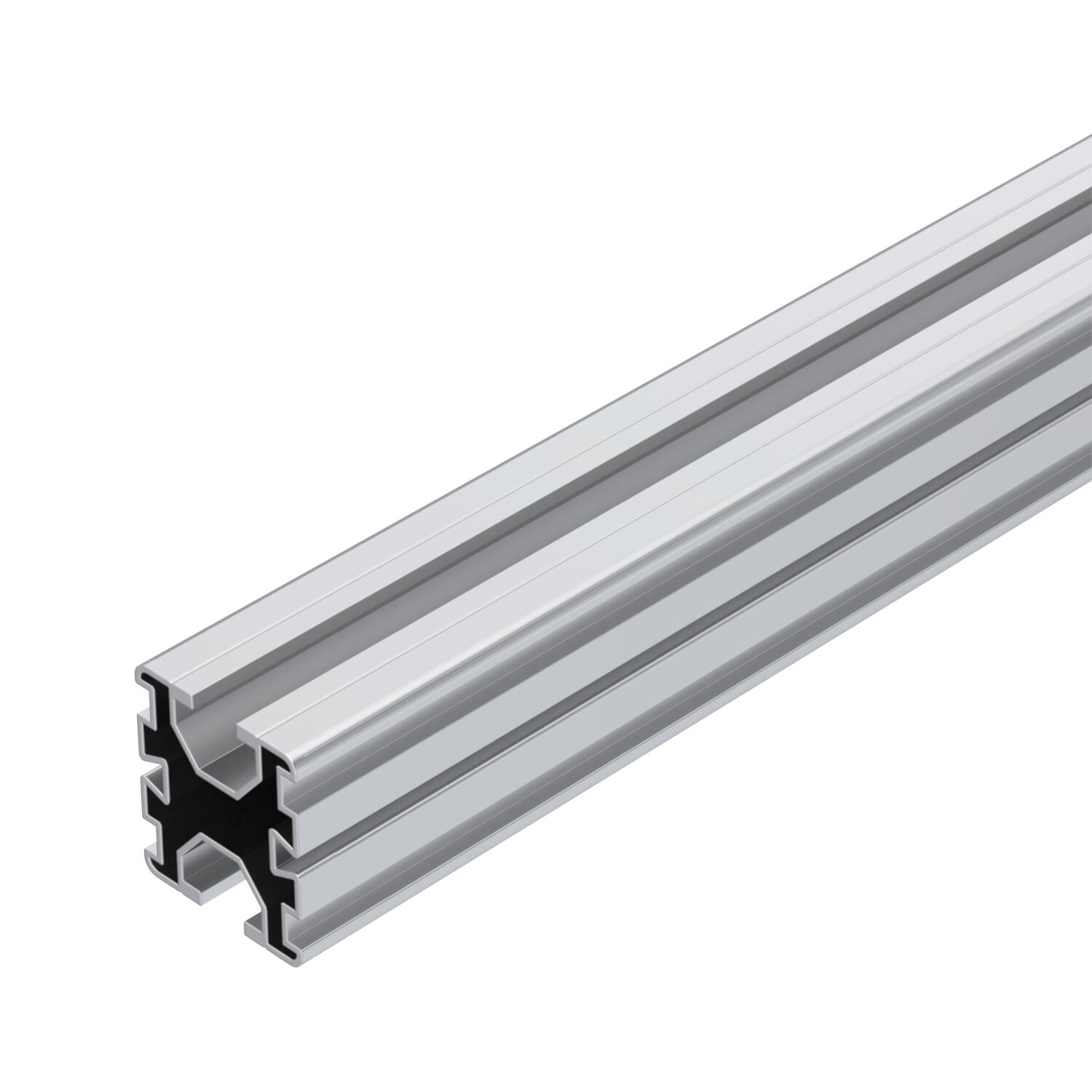

Profilato di supporto per montaggio modulo FV

N. art. 5900410 | EAN 4012197368623

N. art. / Tipo

Lunghezza

Descrizione prodotto

Descrizione prodotto

Profilato di supporto per il montaggio di moduli fotovoltaici su tetti inclinati o piani. Montaggio su tetti piani in combinazione con base universale Uni Base e supporti corti e lunghi STK e STK. Fissaggio a scatto del profilato su base con adattatore Unibase AMP. Montaggio su tetto inclinato in combinazione con ganci da tetto universal DHU. Fissaggio a scatto del profilato ai ganci da tetto. Collegamento avvitabile di molteplici profilati di supporto con giunto lineare LV 45 e morsetto a croce KV 45. Con scanalatura da 10 mm su entrambi i lati per alloggiare dadi scorrevoli, nonché morsetti universali e di messa a terra.

Dati tecnici

Dati tecnici

Canalina per cavi integrata	no
Canalina per cavi opzionale	no
Colore	alluminio
Dimensione	40x45x4700

Materiale	Alluminio
Momento di resistenza Wx	3680 mm³
Momento di resistenza Wy	3760 mm³
Super- ficie	non trattato

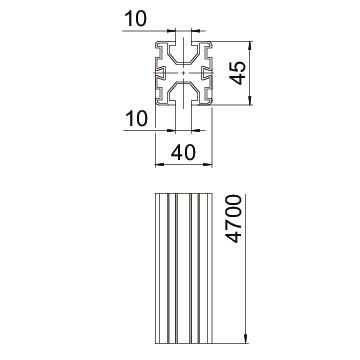

Misure

Altezza	45 mm
Larghezza	40 mm

Lunghezza	4700 mm

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TP 45 2350 ALU	2350 mm	5900405	Pezzo	4 Pezzo
TP 45 4700 ALU	4700 mm	5900410	Pezzo	4 Pezzo
TP 45 4700 ALU S	4700 mm	5900412	Pezzo	4 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Morsetto universale per il montaggio di moduli FV	KLU A2	5901010	Pezzo	20 Pezzo
Chiusura terminale profilato di supporto	EK 45 G	5901722	Pezzo	20 Pezzo
Giunto lineare per profilato di supporto TP	LV 45 DD	5901210	Pezzo	20 Pezzo
Morsetto a croce per profilati di supporto TP	KV 45 DD	5901250	Pezzo	20 Pezzo
Morsetto di messa a terra per sistemi di montaggio FV	249 PV10 6-50V2A	5051520	Pezzo	8 Pezzo
