Profilato di supporto per montaggio modulo FV 2350 |

Profilato di supporto per montaggio modulo FV

N. art. 5900405 | EAN 4012197368654

N. art. / Tipo

Lunghezza

Descrizione prodotto

Descrizione prodotto

Profilato di supporto per il montaggio di moduli fotovoltaici su tetti inclinati o piani. Montaggio su tetti piani in combinazione con base universale Uni Base e supporti corti e lunghi STK e STK. Fissaggio a scatto del profilato su base con adattatore Unibase AMP. Montaggio su tetto inclinato in combinazione con ganci da tetto universal DHU. Fissaggio a scatto del profilato ai ganci da tetto. Collegamento avvitabile di molteplici profilati di supporto con giunto lineare LV 45 e morsetto a croce KV 45. Con scanalatura da 10 mm su entrambi i lati per alloggiare dadi scorrevoli, nonché morsetti universali e di messa a terra.

Dati tecnici

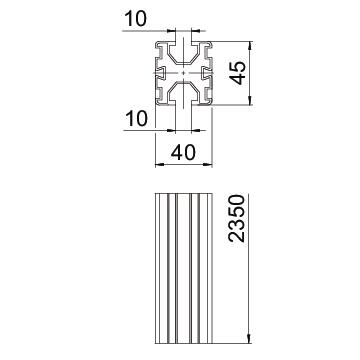

Misure

Altezza	45 mm
Canalina per cavi integrata	no
Canalina per cavi opzionale	no
Colore	alluminio
Dimensione	40x45x2350
Larghezza	40 mm

Lunghezza	2350 mm
Materiale	Alluminio
Momento di resistenza Wx	3680 mm³
Momento di resistenza Wy	3760 mm³
Super- ficie	non trattato

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TP 45 2350 ALU	2350 mm	5900405	Pezzo	4 Pezzo
TP 45 4700 ALU	4700 mm	5900410	Pezzo	4 Pezzo
TP 45 4700 ALU S	4700 mm	5900412	Pezzo	4 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Morsetto universale per il montaggio di moduli FV	KLU A2	5901010	Pezzo	20 Pezzo

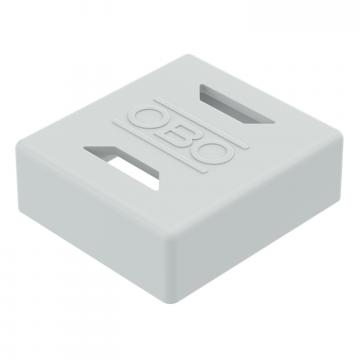

Chiusura terminale profilato di supporto	EK 45 G	5901722	Pezzo	20 Pezzo

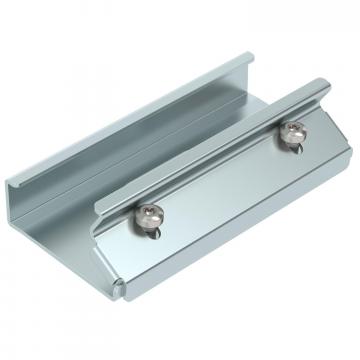

Giunto lineare per profilato di supporto TP	LV 45 DD	5901210	Pezzo	20 Pezzo

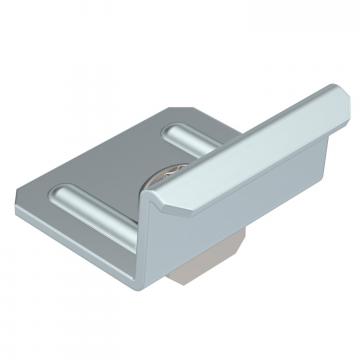

Morsetto a croce per profilati di supporto TP	KV 45 DD	5901250	Pezzo	20 Pezzo
