Tassello FAZ II P G
N. art. 3498932 | EAN 4012197507220
- Descrizione prodotto
-

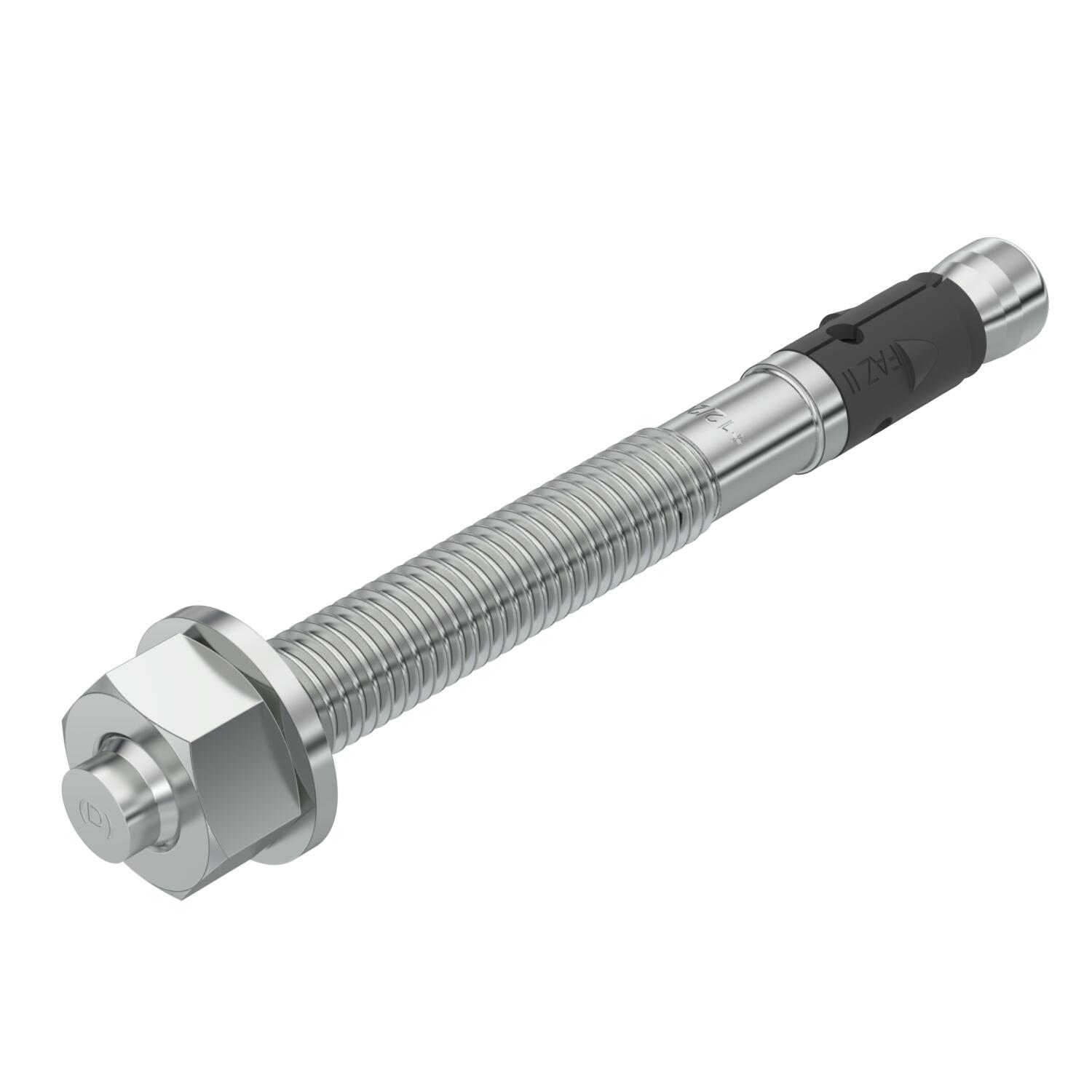

Descrizione prodottoTassello FAZ II Plus per l'ancoraggio di carichi medi o pesanti in calcestruzzo fessurato e non fessurato. Utilizzabile per carichi pesanti con ridotte distanze assiali e del bordo. Martellabile.
Approvazione tecnica europea ETA-19/0520, comprendente i valori caratteristici in condizioni di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
-
- Dati tecnici
-
Dati tecnici
Apertura chiave 19 Colore zinco Conformità ROHS sì Diametro della foratura min. 12 mm Dimensione M12x120 Dispositivo di fissaggio ancoraggio Dado Filettatura M12 Filettatura metrica 12 Lunghezza filettatura 71 mm Materiale Acciaio Omologazioni presenti sì Profondità dei fori 88,5 mm Range di serraggio max 40 mm Range di serraggio min. 20 mm Sistema a vite Ancoraggio Esagonale esterno Spessore morsetto 20 mm Super- ficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio tramite inserimento, Montaggio non passante, Montaggio distanziato Tipo filettatura metrica Valutazione del sisma ETA C1 e C2 Versione per inserimento Versione ancoraggio Bullone Versione tasselli/chiodi/viti Tasselli ad espansione Misure

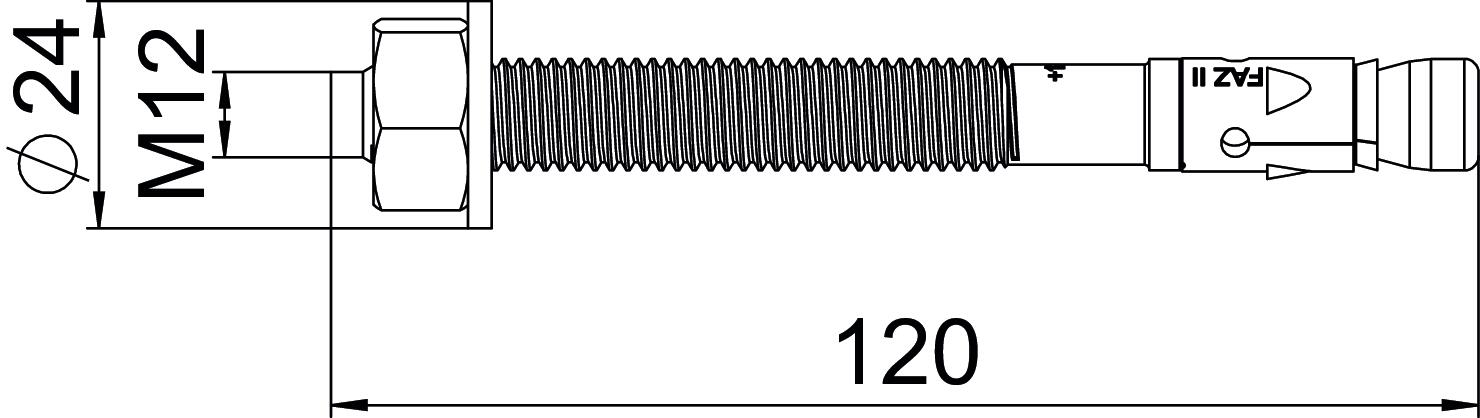

Dimensione L 120 mm Lunghezza 120 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica FAZIIPlus 12/20 / 3498932 , 0.17MB , pdfDichiarazione di conformità UE FAZIIPlus 12/20 / 3498932 , 0.11MB , pdfDichiarazione di prestazione FAZIIPlus 12/20 / 3498932 , 0.98MB , pdfEuropean Technical Assessments Bolt anchor FAZ II Plus , 1.21MB , pdfPer questo prodotto non sono disponibili voci di capitolato
