Tassello FAZ II P G 148 | M16 | Acciaio
morepic-1 morepic-2

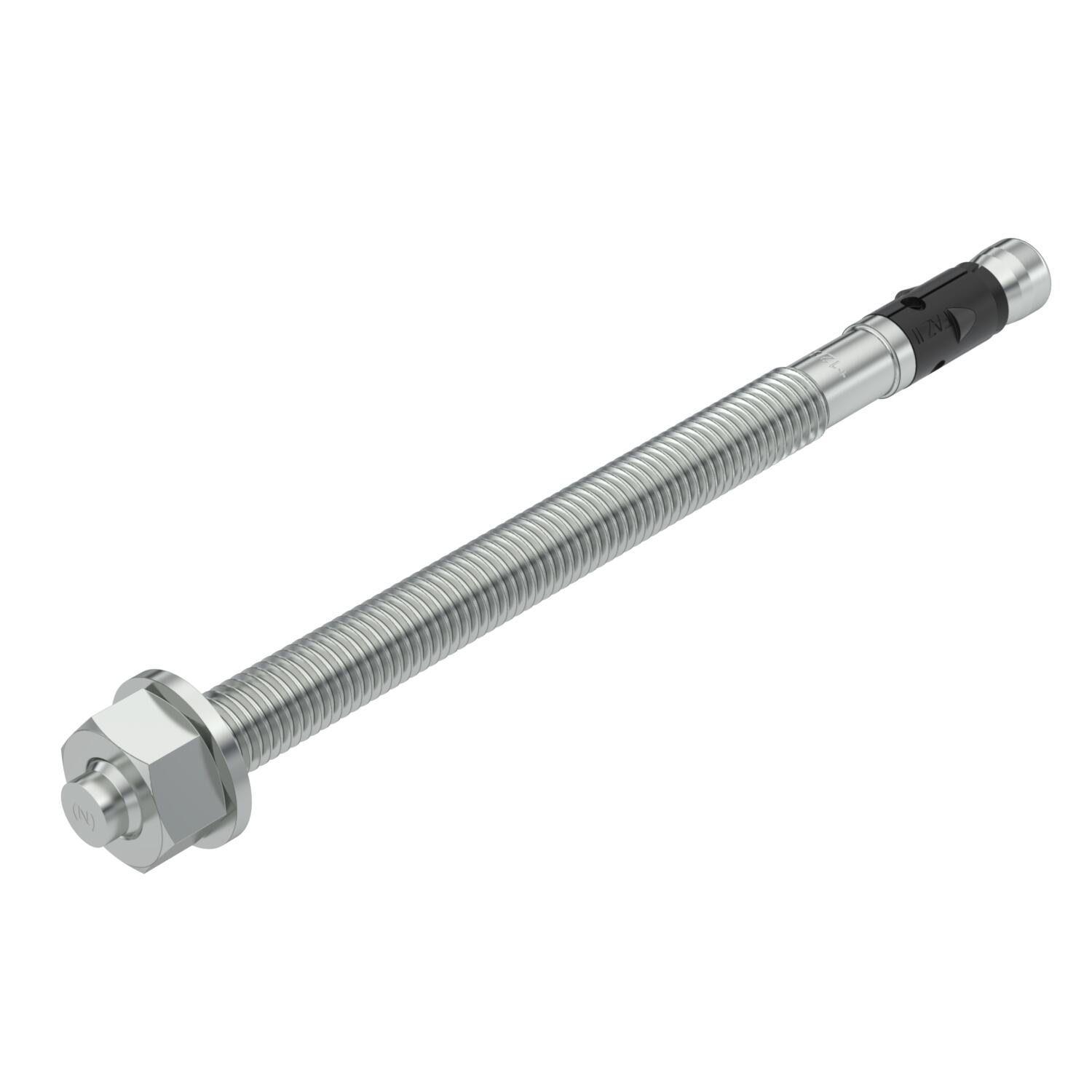

Tassello FAZ II P G

N. art. 3498950 | EAN 4012197507251

Descrizione prodotto
Descrizione prodotto
Tassello FAZ II Plus per l'ancoraggio di carichi medi o pesanti in calcestruzzo fessurato e non fessurato. Utilizzabile per carichi pesanti con ridotte distanze assiali e del bordo. Martellabile.
Approvazione tecnica europea ETA-19/0520, comprendente i valori caratteristici in condizioni di incendio fino alla resistenza al fuoco R 120.
Certificazione di idoneità antisismica, categorie C1 e C2.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Dati tecnici

Apertura chiave 24
Colore zinco
Conformità ROHS sì
Diametro della foratura min. 16 mm
Dimensione M16x148
Dispositivo di fissaggio ancoraggio Dado
Filettatura M16
Filettatura metrica 16
Lunghezza filettatura 84 mm
Materiale Acciaio
Omologazioni presenti sì
Profondità dei fori 107,5 mm
Range di serraggio max 45 mm
Range di serraggio min. 25 mm
Sistema a vite Ancoraggio Esagonale esterno
Spessore morsetto 25 mm
Super- ficie zincato galvanicamente
Tipo di montaggio tassello, ancoraggio Montaggio tramite inserimento, Montaggio non passante, Montaggio distanziato
Tipo filettatura metrica
Valutazione del sisma ETA C1 e C2
Versione per inserimento
Versione ancoraggio Bullone
Versione tasselli/chiodi/viti Tasselli ad espansione

Misure

Dimensione L 148 mm
Lunghezza 148 mm
Tutti i tipi

Tutti i tipi

Tipo Lunghezza Filettatura Materiale N. art. Quantità Conf.
FAZIIPlus 10/160 245 mm M10 Acciaio 3498922
20 Pezzo
FAZIIPlus 12/20K 100 mm M12 Acciaio 3498930
20 Pezzo
FAZIIPlus 12/20 120 mm M12 Acciaio 3498932
20 Pezzo
FAZIIPlus 12/80 180 mm M12 Acciaio 3498936
20 Pezzo
FAZIIPlus 12/100 200 mm M12 Acciaio 3498938
20 Pezzo
FAZIIPlus 12/160 260 mm M12 Acciaio 3498940
20 Pezzo
FAZIIPlus 16/25 148 mm M16 Acciaio 3498950
10 Pezzo
FAZIIPlus12/20R 120 mm M12 Stainless steel 3498978
20 Pezzo
FAZIIPlus8/10A5 75 mm M8 Acciaio, inox 3498984
20 Pezzo
FAZIIPlus10/10A5 95 mm M10 Acciaio, inox 3498990
20 Pezzo
FAZIIPlus12/10A5 104 mm M12 Acciaio, inox 3498996
20 Pezzo
Download

Download

Dichiarazione di conformità UE FAZIIPlus 16/25 / 3498950 , 0.11MB , pdf
Download
Dichiarazione di prestazione FAZIIPlus 16/25 / 3498950 , 0.98MB , pdf
Download

European Technical Assessments Bolt anchor FAZ II Plus , 1.21MB , pdf
Download

Per questo prodotto non sono disponibili voci di capitolato
