Torretta UDHOME2, non rivestibile, per dispositivi Modul45®, ottone Piastra decorativa

Torretta UDHOME2, non rivestibile, per dispositivi Modul45®, ottone

N. art. 7368348 | EAN 4012196692514

N. art. / Tipo	7368348 / UDHOME2 GM

Tipo coperchio	Piastra decorativa

Descrizione prodotto

Descrizione prodotto

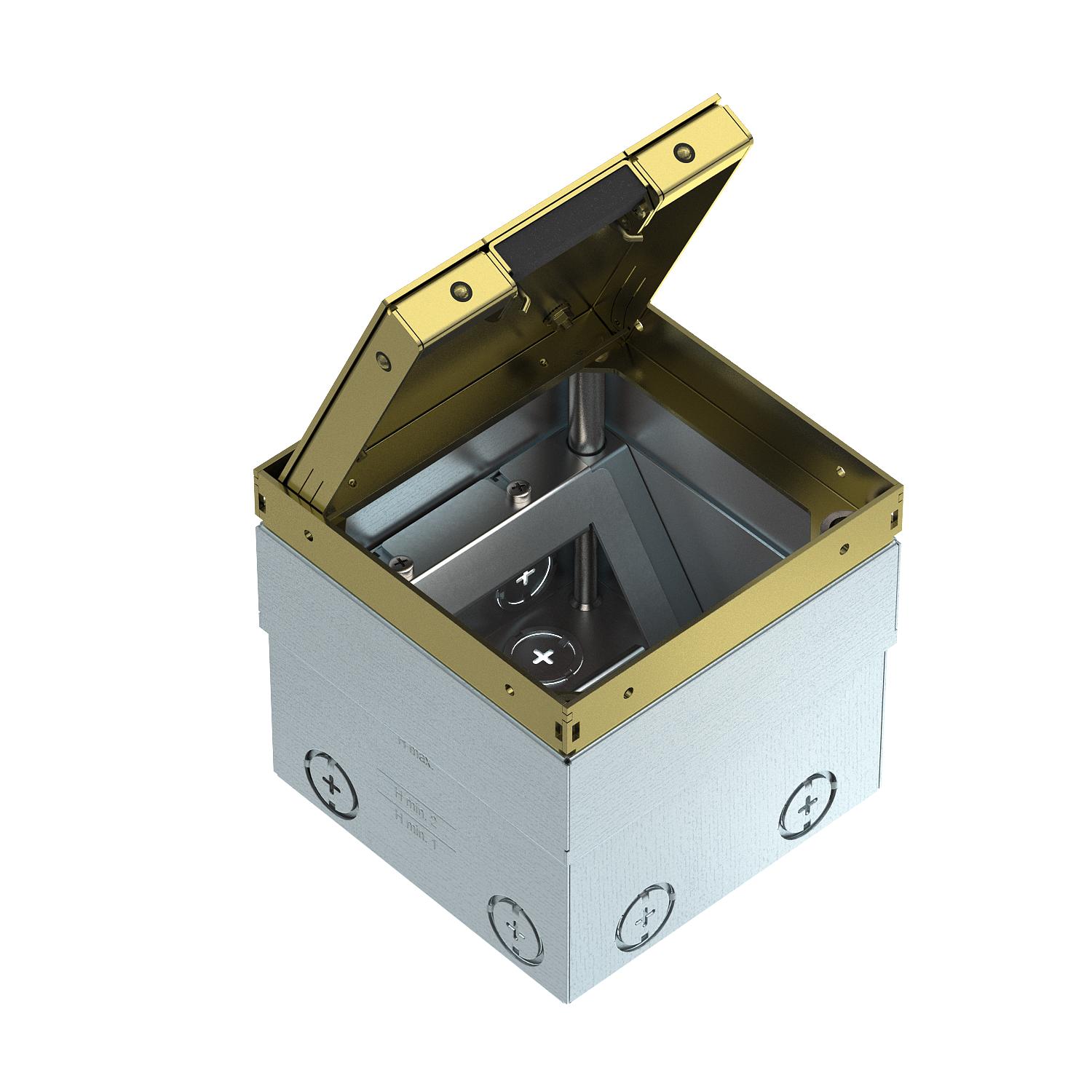

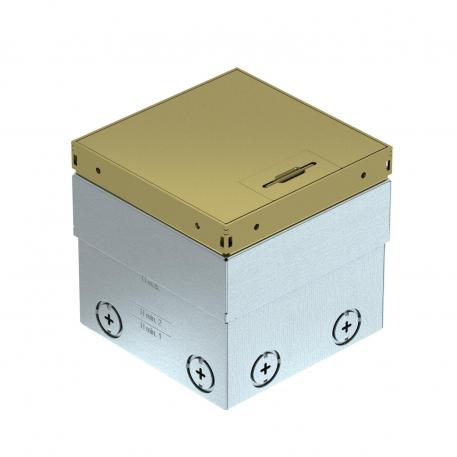

Torretta a scomparsa 'all-in-one' per l'installazione in pavimenti in massetto o sopraelevato con lavaggio a secco. Alloggiamento da incasso con aperture pre-tranciate per tubi (M20/M25). Parte superiore regolabile al bordo superiore del rivestimento grazie a 4 supporti di regolazione integrati. La profondità minima di installazione è di 100 mm, il campo di regolazione di + 35 mm. Telaio e coperchio visibili in ottone. Coperchio non rivestibile. Dotata di supporto per 2 dispositivi elettrici Modul 45® e due prese dati (telaio prese dati da ordinare separatamente). La capacità di carico di 15 kN è garantita a coperchio chiuso.

Dati tecnici

Dati tecnici

Adatto per condotti sotto battuto	no
Adatto per condotti sotto battuto coperti dal massetto	no
Adatto per condotti sotto pavimento chiusi a filo battuto	no
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza	100 mm
Altezza pavimento max	135 mm
Altezza pavimento min.	100 mm
Campo di impiego con coperchio aperto	6.101.1 trattamento a secco del pavimento
Campo di impiego con coperchio chiuso	6.101.1 trattamento a secco del pavimento
Carico verticale, piccola superficie	fino a 3.000 N
Con scanalatura rivestimento	no

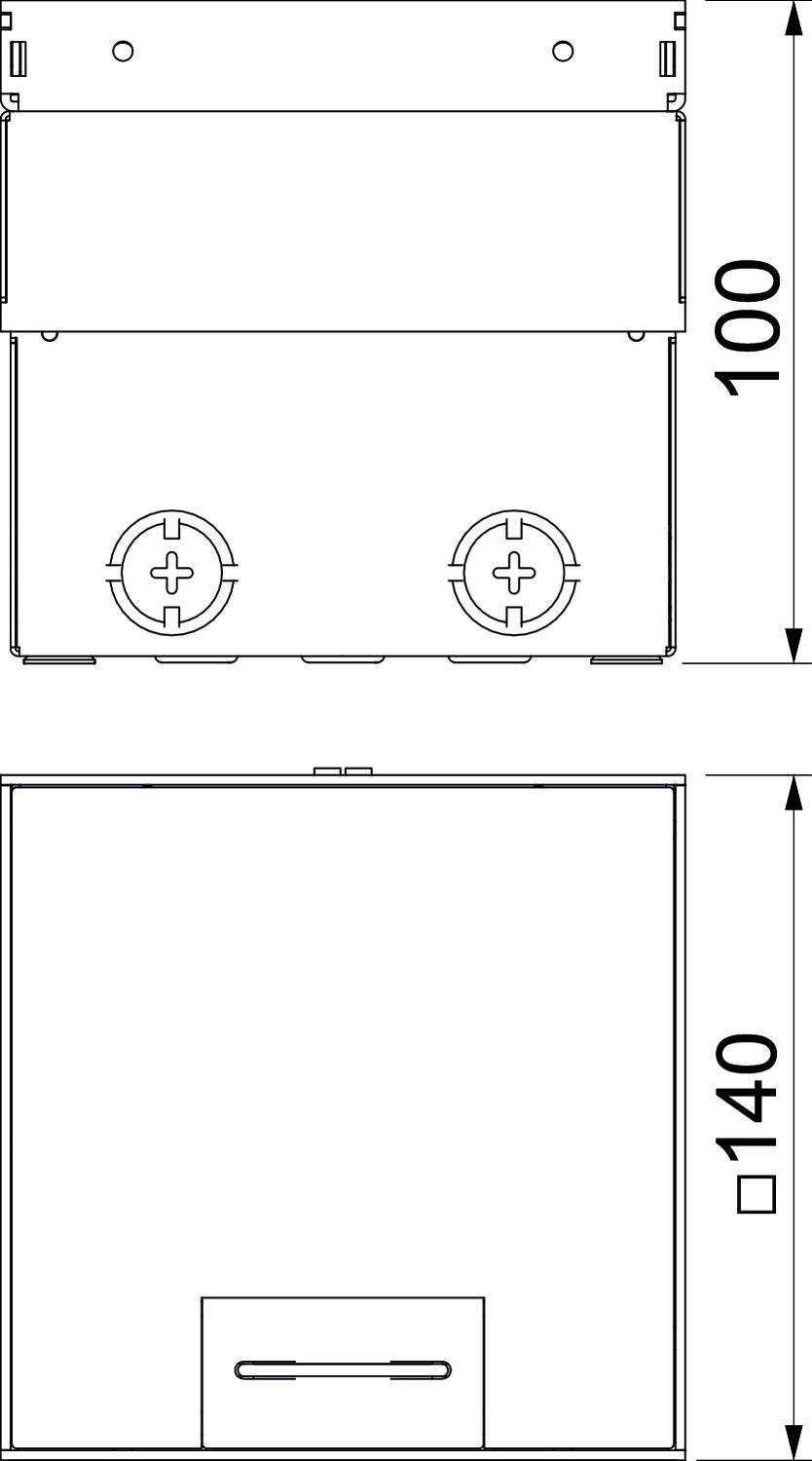

Dimensione	140x140x110
Dimensione nominale per torretta	2
equipaggiamento	Alloggiamento vuoto
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40

Grado di protezione IK-Code	IK10
Impronta CO₂ (GWP) dalla culla al cancello	10,8028 kg CO₂e / 1 Pezzo
Larghezza	140 mm
Lunghezza	140 mm
Materiale	ottone
Meccanismo di apertura	Staffa per maniglia
Norma	EN 50085-2-2
Numero degli apparecchi installabili	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Possibilità di incasso della guarnizione	no
Telaio di protezione rivestimento	no
Tipo coperchio	Piastra decorativa
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione telaio	Bordo per rivestimento del pavimento
Versione uscita cavo	Uscita cavi orientabile
