Unità di estensione per torretta dim.R9, altezza massetto 40-240 mm 460 | 400 | 40 | 240 | tondo

Unità di estensione per torretta dim.R9, altezza massetto 40-240 mm

N. art. 7424346 | EAN 4012195244066

N. art. / Tipo	7424346 / OKA-G A 40240R9

Lunghezza	460 mm

Larghezza	400 mm

Altezza canale min.	40 mm

Altezza del canale max.	240 mm

Apertura di montaggio per unità di montaggio	tondo

Descrizione prodotto

Descrizione prodotto

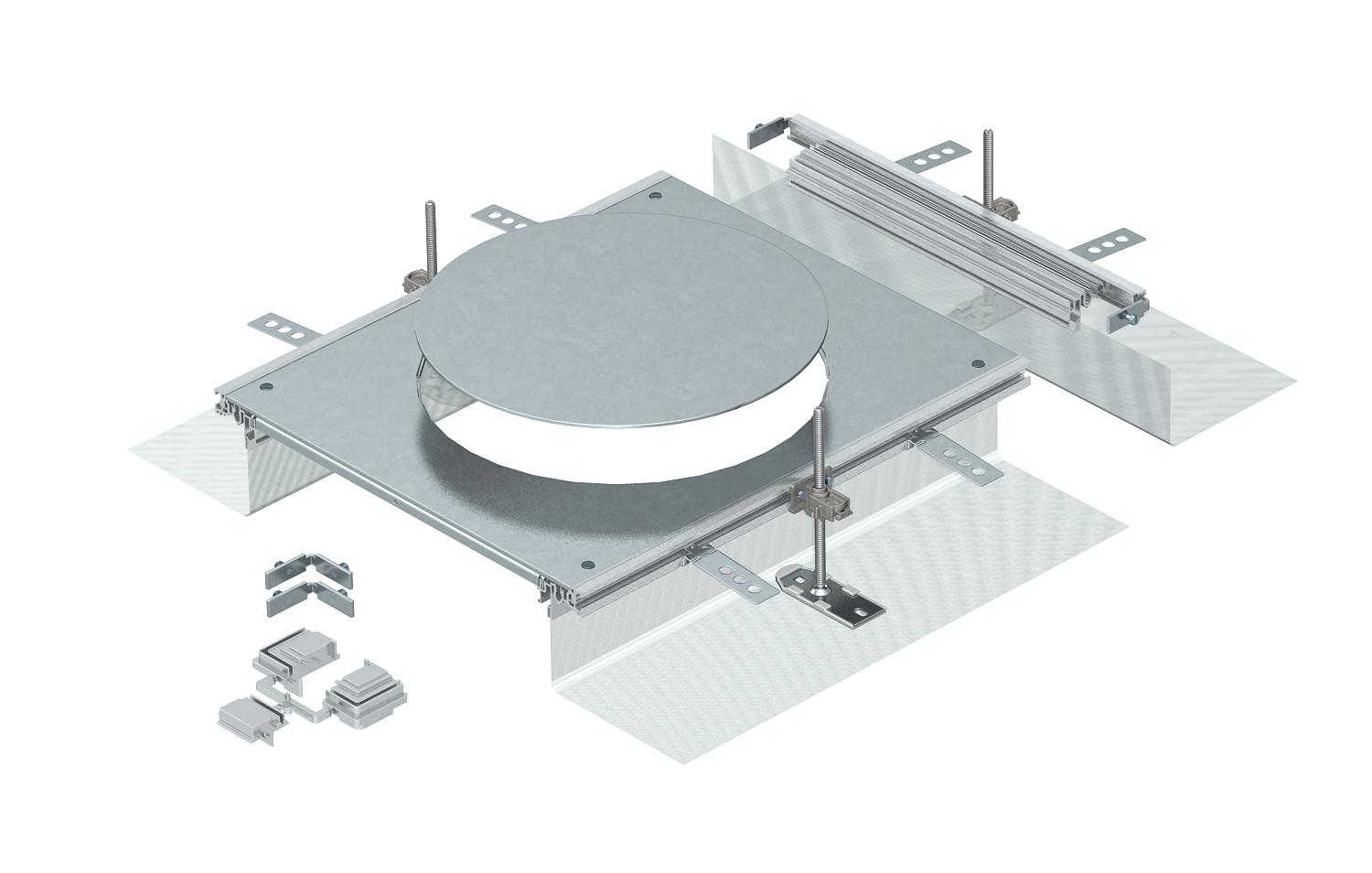

Unità esterna del condotto pronta per il montaggio con un coperchio d'incasso apparecchio per l'installazione di una unità di montaggio di dimensioni nominali R9, costituita da profili laterali con pareti laterali flessibili composte di tessuto metallico, profili di posa del rivestimento del pavimento, coperchio del condotto con apertura di montaggio a chiusura cieca e un terminale. Nella dotazione di serie sono compresi 3 angolari di fissaggio livellabili in altezza, 3 ancoraggi a pavimento continuo e un supporto giunto coperchio (senza unità livellante, da ordinare separatamente) e 1 set di montaggio per derivazione angolata.

Dimensione dell'apertura adatta per l'installazione di torretta a scomparsa rotonda di dimensioni nominali R9 o R9/System55.

Dati tecnici

Dati tecnici

Adatto per condotti sotto battuto coperti dal massetto	no
Adatto per condotti sotto pavimento aperti a filo battuto	sì
Adatto per condotti sotto pavimento chiusi a filo battuto	no
Adatto per giunto di dilatazione	no
Altezza canale min.	40 mm
Altezza del canale max.	240 mm
Altezza minima del massetto	40
Apertura di montaggio	per modulo apparecchi
Apertura di montaggio per tank sopra pavimento	no
Apertura di montaggio per unità di montaggio	tondo
Con apertura di collegamento	sì
Con separatore	no
Con sporgenza	sì
Coperchi	1

Coperchio apertura di montaggio	sì
Dimensione nominale per torretta	R9
Disaccoppiabile	sì
Fissaggio del coperchio a scatto	no
Intervallo di livellamento max	240 mm
Intervallo di livellamento min.	40 mm
Materiale	Acciaio
Numero di aperture di montaggio	1
Parte superiore smontabile	sì
Piastra a pavimento	no
Possibilità di incasso della guarnizione	sì
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

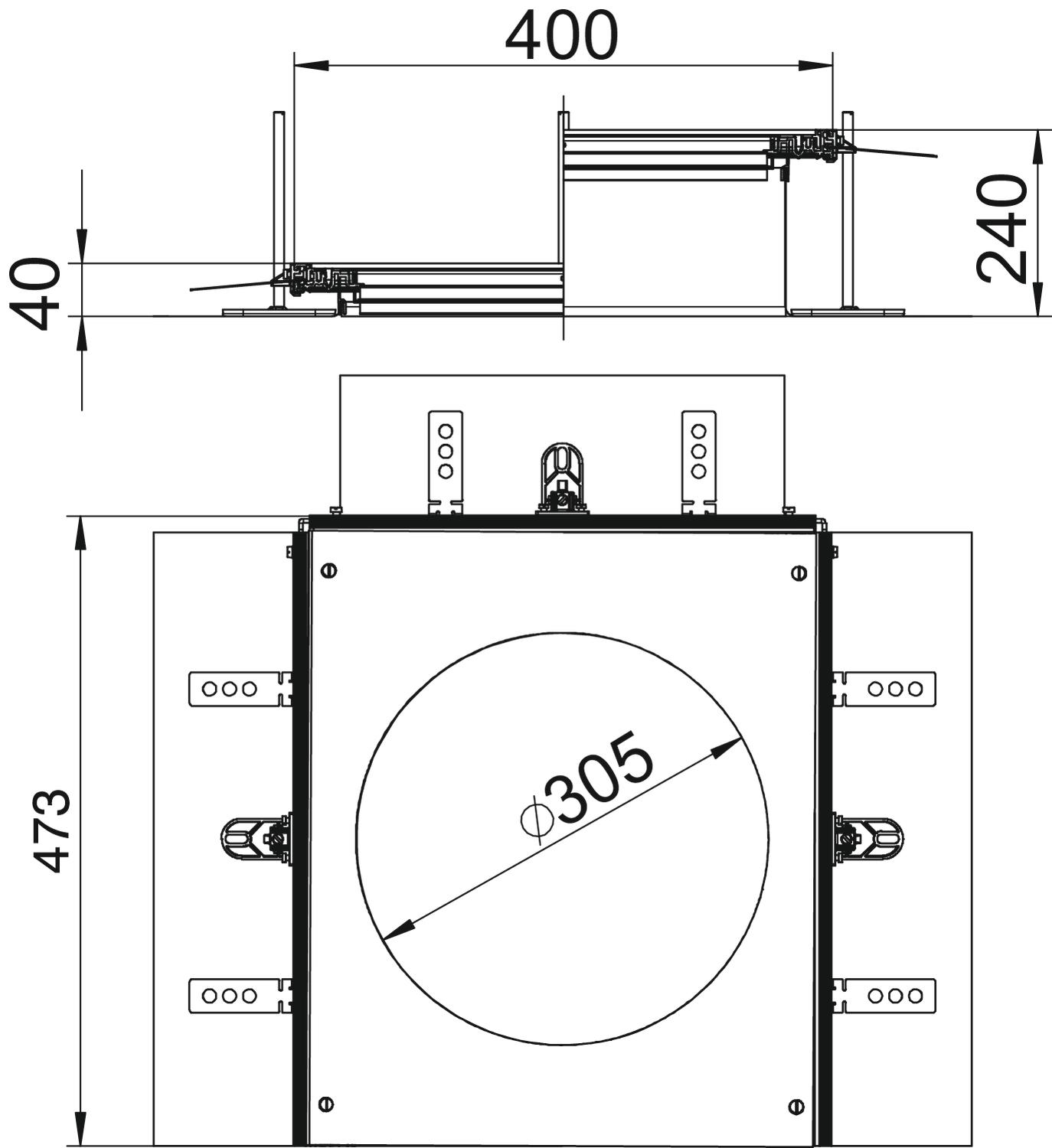

Misure

Dimensione h	40 mm
Dimensione A	400 mm
Dimensione d Ø	305 mm

Larghezza	400 mm
Lunghezza	460 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	46,2026 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	46,2026 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Apertura di montaggio per unità di montaggio	N. art.	Quantità	Conf.
OKA-G A 40240R9	460 mm	400 mm	40 mm	240 mm	tondo	7424346	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

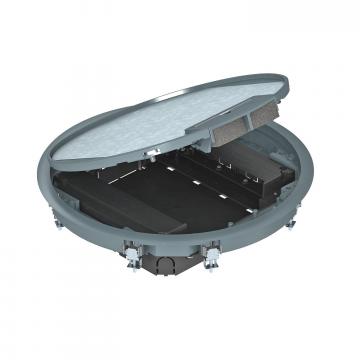

Torretta a scomparsa rotonda, altezza 55 mm	GESR9 55U V 7011	7405047	Pezzo	1 Pezzo

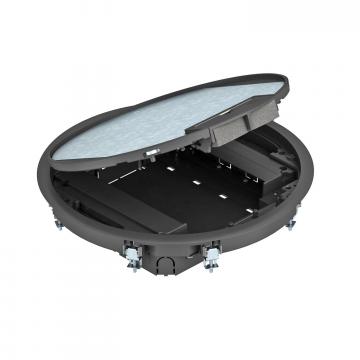

Torretta a scomparsa rotonda, altezza 55 mm	GESR9 55U V 9011	7405049	Pezzo	1 Pezzo
