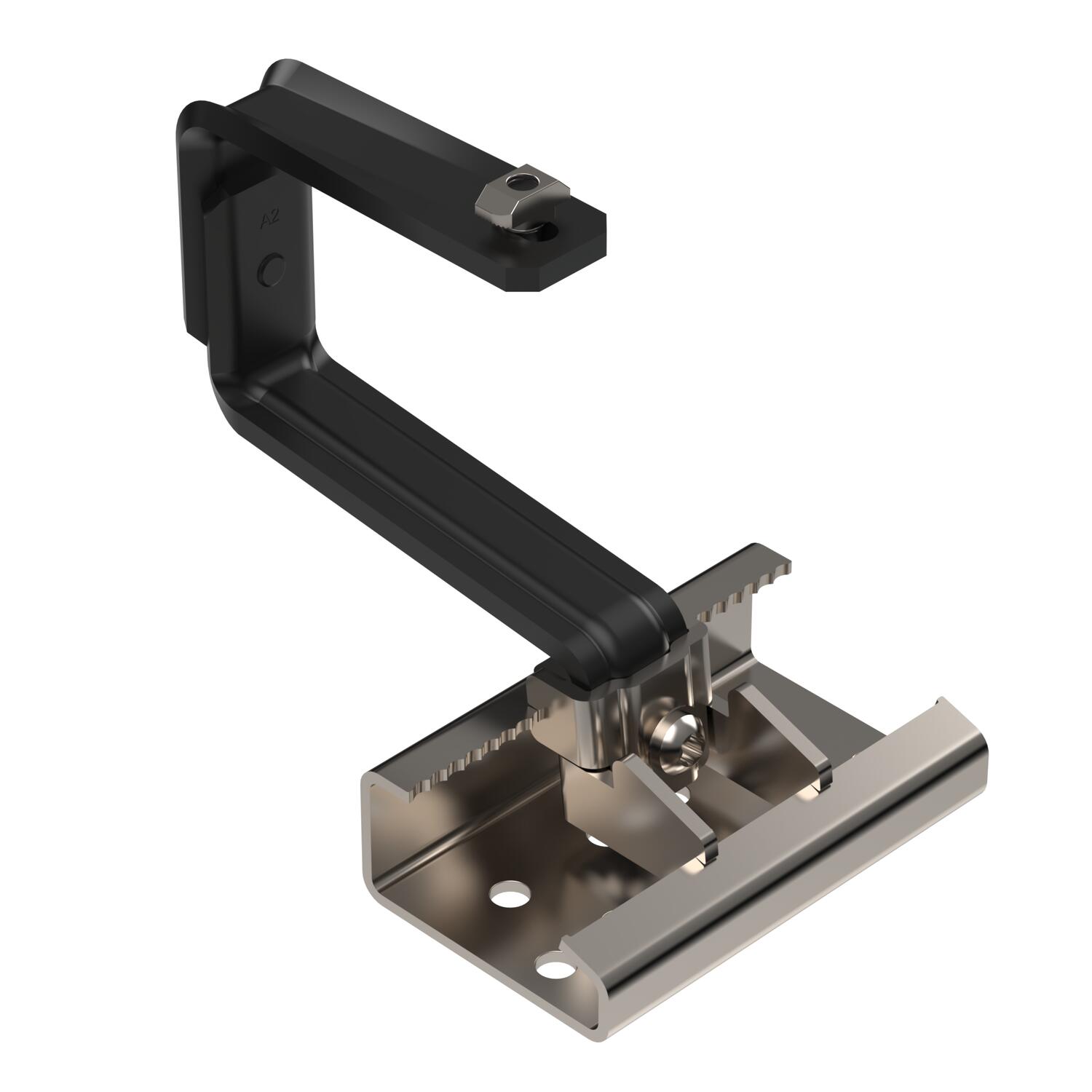

Gancio da tetto universale per il montaggio di moduli FV, tetto di tegole
N. art. 5901406 | EAN 4012197454692
- Descrizione prodotto
-
Descrizione prodottoGancio da tetto per il montaggio di moduli fotovoltaici su tetti inclinati in combinazione con profilato di supporto TP 45. Adatto per tetti di tegole. Fissaggio a scatto al profilato di supporto. Montaggio al puntone con viti a testa svasata TKS. Il gancio da tetto è regolabile verticalmente e orizzontalmente in modo continuo con collegamenti a vite, adatta chiave Torx 40. Regolazione in altezza di 40-54 mm nella zona del listello del tetto, possibilità di spostamento laterale fino a 76 mm, spostamento in altezza del profilato di supporto fino a 18 mm.
-
- Dati tecnici
-
Dati tecnici

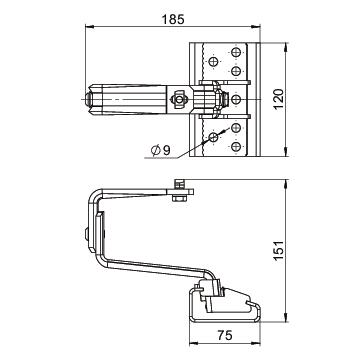

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata Fissaggio su tetto inclinato Adatto al materiale del tetto Tegola Altezza piastra di fissaggio 36 mm Ancoraggio avvitare Angolo di inclinazione min. 90 ° Colore nero Con piastra di montaggio sì Dimensione 120x186x150 Impronta CO2 (GWP) dalla culla al cancello 3,8887 kg CO2e / 1 Pezzo Larghezza 120 mm Larghezza piastra di fissaggio 75 mm Lunghezza piastra di fissaggio 120 mm Materiale Acciaio, INOX 1.4301 Penetrazione del tetto necessaria sì per l'allineamento orizzontale/verticale Regolabile sì Spessore materiale 6 mm Super- ficie verniciato a polvere - Tutti i tipi
- Download
-
Scheda tecnica DHU T A2K S / 5901406 , 0.18MB , pdfREACH Dichiarazione di conformità DHU T A2K S / 5901406 , 0.13MB , pdfRoHS Dichiarazione di conformità DHU T A2K S / 5901406 , 0.13MB , pdfPer questo prodotto non sono disponibili voci di capitolato
