Gancio da tetto universale per il montaggio di moduli FV, tetto di tegole

Gancio da tetto universale per il montaggio di moduli FV, tetto di tegole

Name: Gancio da tetto universale per il montaggio di moduli FV, tetto di tegole
Brand: OBO Bettermann
SKU: 5901410

N. art. 5901410 | EAN 4012197368685

Descrizione prodotto

Descrizione prodotto

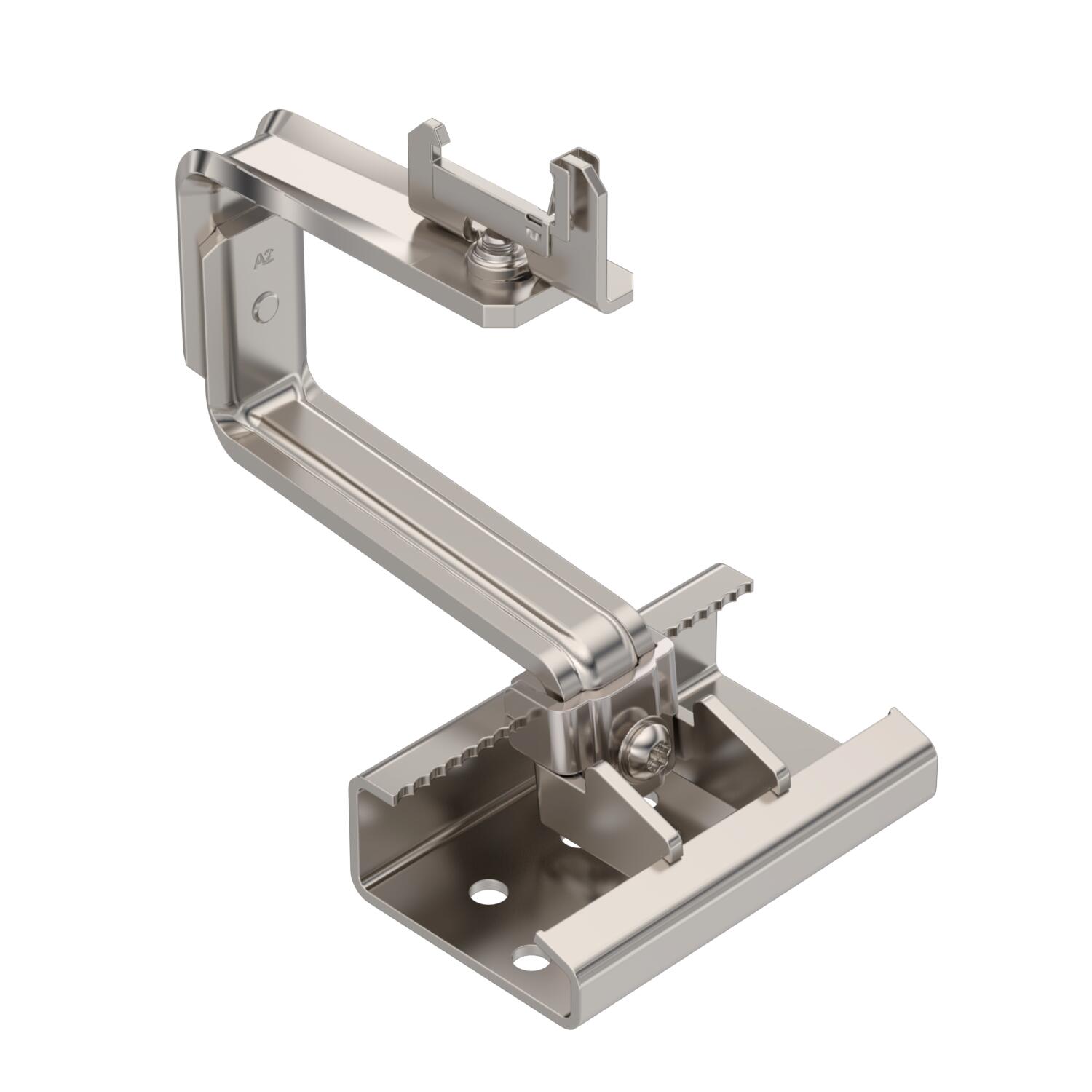

Gancio da tetto per il montaggio di moduli fotovoltaici su tetti inclinati in combinazione con profilato di supporto TP 45. Adatto per tetti di tegole. Fissaggio a scatto al profilato di supporto. Montaggio al puntone con viti a testa svasata TKS. Il gancio da tetto è regolabile verticalmente e orizzontalmente in modo continuo con collegamenti a vite, adatta chiave Torx 40. Regolazione in altezza di 40-54 mm nella zona del listello del tetto, possibilità di spostamento laterale fino a 76 mm, spostamento in altezza del profilato di supporto fino a 18 mm.

Dati tecnici

Dati tecnici

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata	Fissaggio su tetto inclinato
Adatto al materiale del tetto	Tegola
Altezza piastra di fissaggio	36 mm
Ancoraggio	avvitare
Angolo di inclinazione min.	90 °
Colore	acciaio legato
Con piastra di montaggio	sì
Dimensione	140x197x144

Larghezza piastra di fissaggio	75 mm
Lunghezza piastra di fissaggio	120 mm
Materiale	Acciaio, INOX 1.4301
Penetrazione del tetto necessaria	sì
per l'allineamento	orizzontale/verticale
Regolabile	sì
Spessore materiale	6 mm
Super- ficie	non trattato, ulteriore trattamento

Misure

Larghezza	120 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,9457 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	6,9457 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	N. art.	Quantità	Conf.
DHU A2	5901410	Pezzo	10 Pezzo
DHU T A2	5901404	Pezzo	10 Pezzo
DHU T A2K S	5901406	Pezzo	10 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

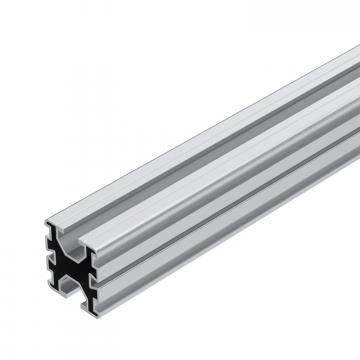

Profilato di supporto per montaggio modulo FV	TP 45 2350 ALU	5900405	Pezzo	4 Pezzo
Profilato di supporto per montaggio modulo FV	TP 45 4700 ALU	5900410	Pezzo	4 Pezzo

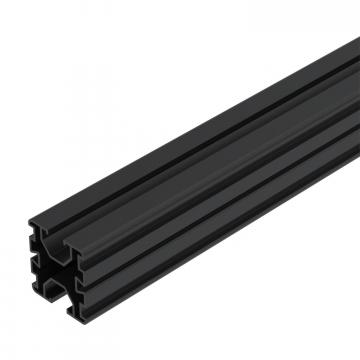

Support profile for PV module mounting	TP 45 4700 ALU S	5900412	Pezzo	4 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.

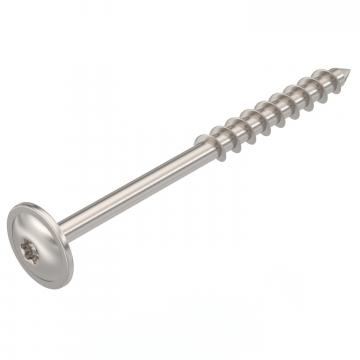

Vite a testa svasata per gancio da tetto	TKS 8x100 A2	5901800	Pezzo	100 Pezzo

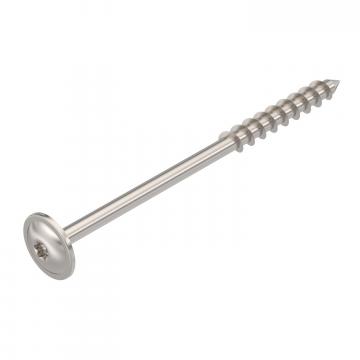

Vite a testa svasata per gancio da tetto	TKS 8x120 A2	5901802	Pezzo	100 Pezzo

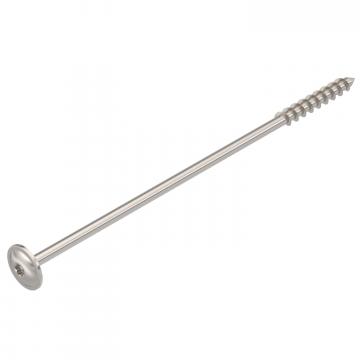

Vite a testa svasata per gancio da tetto	TKS 8x200 A2	5901804	Pezzo	50 Pezzo
