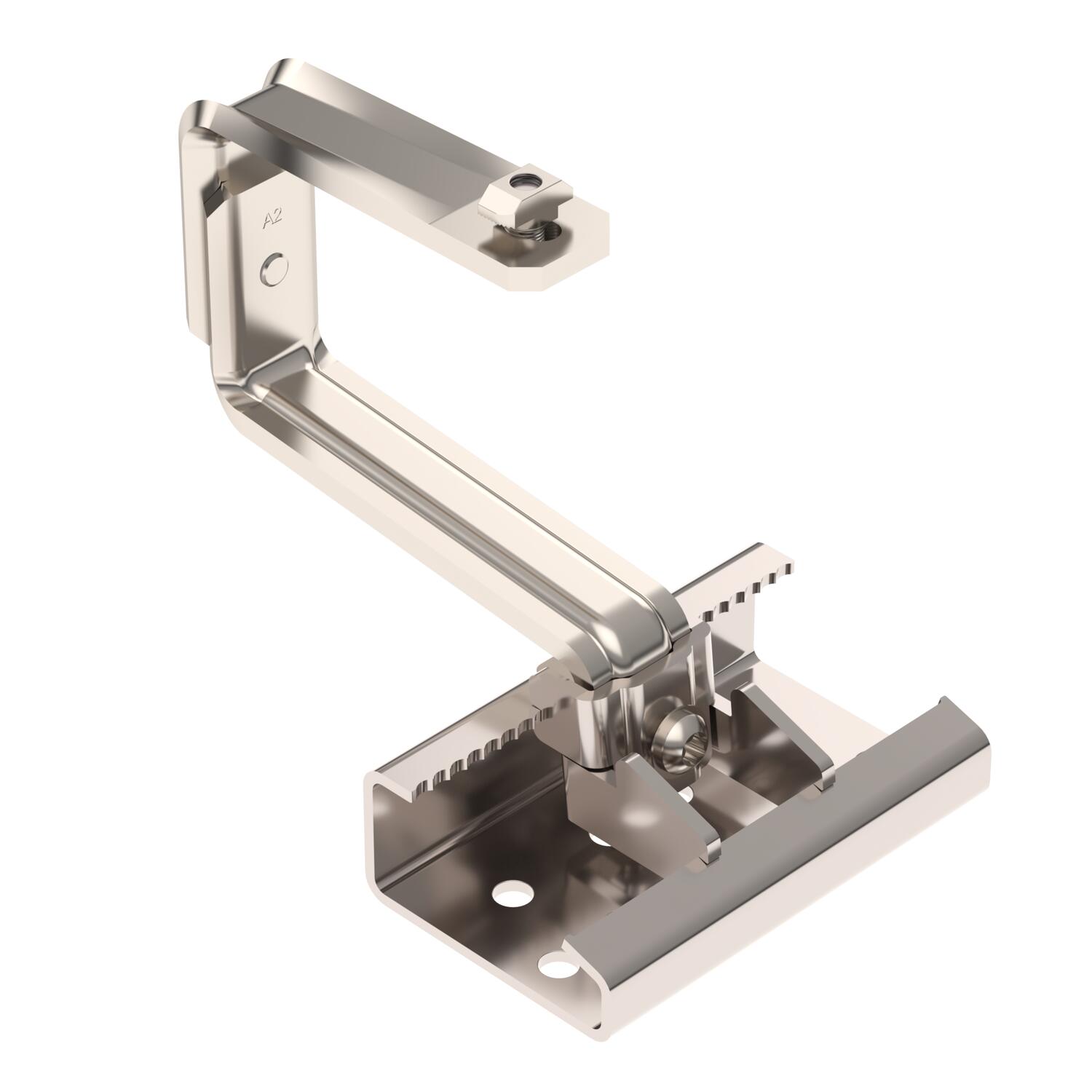

Roof hook for PV module mounting, screwable profile, tiled roof
N. art. 5901404 | EAN 4012197453565
- Descrizione prodotto
-
Descrizione prodottoRoof hook to mount photovoltaic modules on pitched roofs in combination with the TP 45 support profile. Suitable for tiled roofs. Screwable fastening on the support profile. Mounting on rafters with TKS wafer-head screws. The roof hook can be adjusted horizontally as well as vertically continuously via glands, correctTorx 40 key. Height adjustment in the range of the roof slat between 40–54 mm, side adjustment option up to 76 mm, height adjustment of the support profile up to 18 mm.
-
- Dati tecnici
-
Dati tecnici

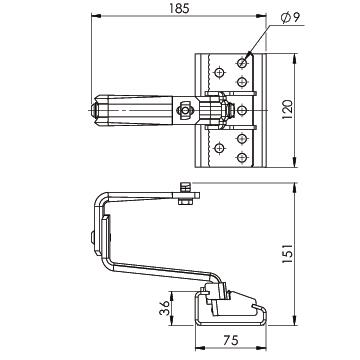

Adatto al fissaggio del tetto fotovoltaico/fissaggio facciata Fissaggio su tetto inclinato Adatto al materiale del tetto Tegola Altezza piastra di fissaggio 36 mm Ancoraggio avvitare Angolo di inclinazione min. 90 ° Colore acciaio legato Con piastra di montaggio sì Dimensione 120x186x150 Impronta CO2 (GWP) dalla culla al cancello 6,4247 kg CO2e / 1 Pezzo Larghezza 120 mm Larghezza piastra di fissaggio 75 mm Lunghezza piastra di fissaggio 120 mm Materiale Acciaio, INOX 1.4301 Penetrazione del tetto necessaria sì per l'allineamento orizzontale Regolabile sì Spessore materiale 8 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
- Download
-
Scheda tecnica DHU T A2 / 5901404 , 0.24MB , pdfPer questo prodotto non sono disponibili voci di capitolato
