Mensola a parete e a profilato AW 55 A2
N. art. 6443063 | EAN 4012196441433
| N. art. / Tipo |
6443063 / AW 55 21 A2
|
|---|
- Descrizione prodotto
-
Descrizione prodottoMensola pesante a parete e a profilato con supporto saldato.
-
- Dati tecnici
-
Dati tecnici

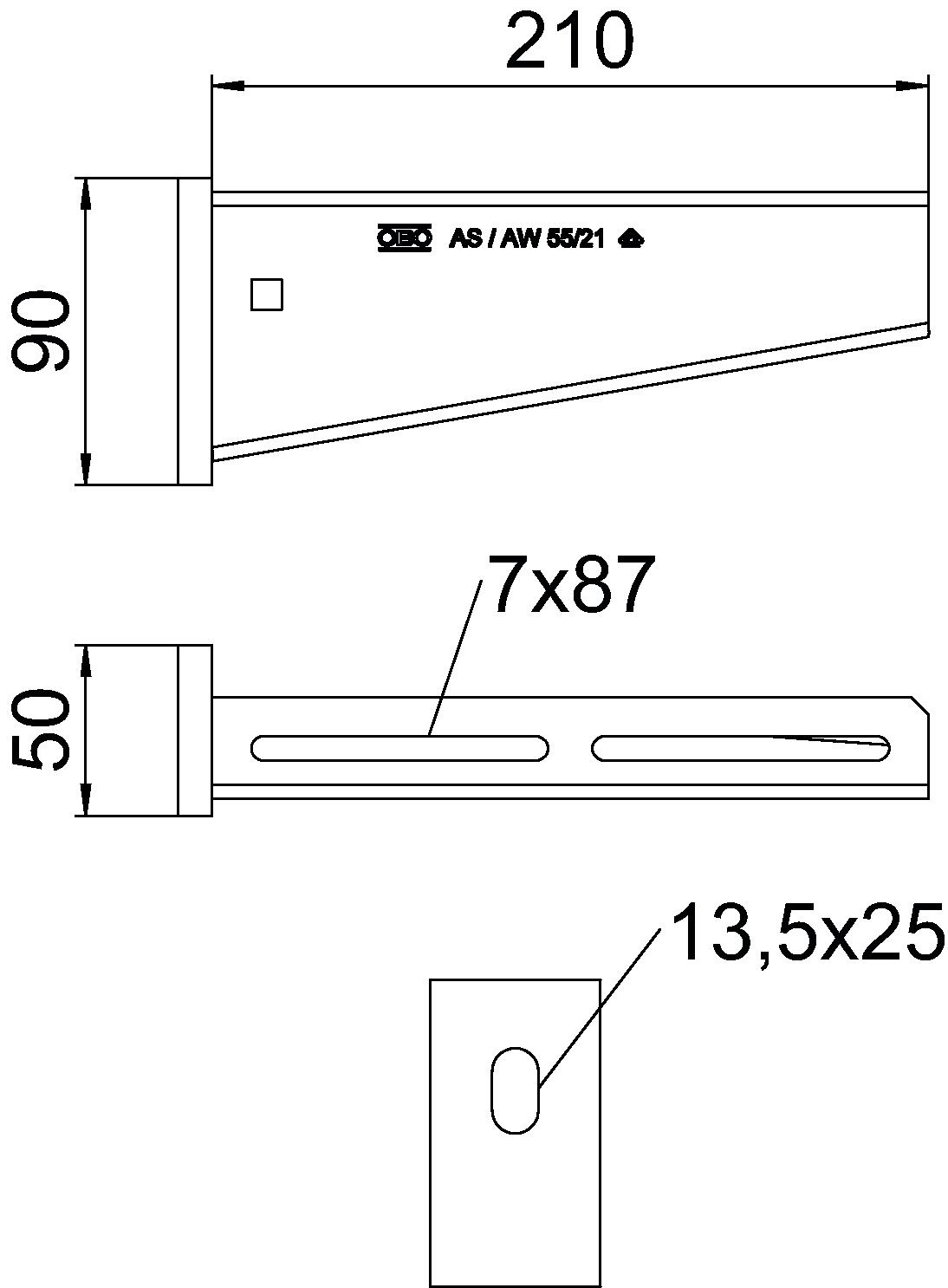

Acciaio inossidabile, decapato sì Altezza 90 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio legato Diametro foro 13,5 mm Dimensione H 90 mm Dimensione B210mm Dimensione A 50 mm Dimensione B 210 mm F in kN 5,5 kN Impronta CO2 (GWP) dalla culla al cancello 4,4789 kg CO2e / 1 Pezzo Larghezza 210 mm Lunghezza 50 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Super- ficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 6406138 100 Pezzo - Download
-
