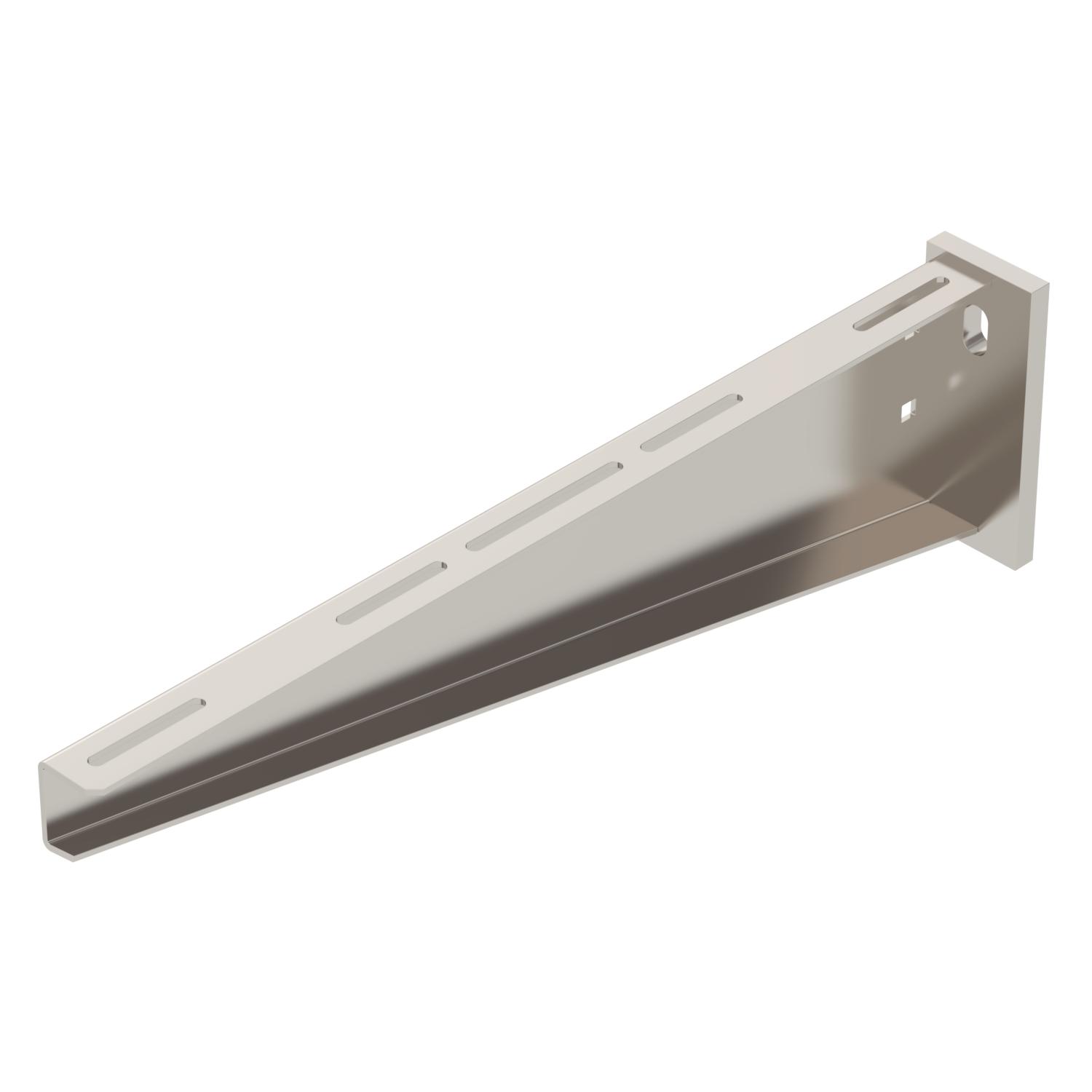

Mensola a parete e a profilato AW 55 A2
N. art. 6443075 | EAN 4012196661091
- Descrizione prodotto
-
Descrizione prodottoMensola pesante a parete e a profilato con supporto saldato.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si consiglia l'utilizzo dei distanziatori adatti.
-
- Dati tecnici
-
Dati tecnici

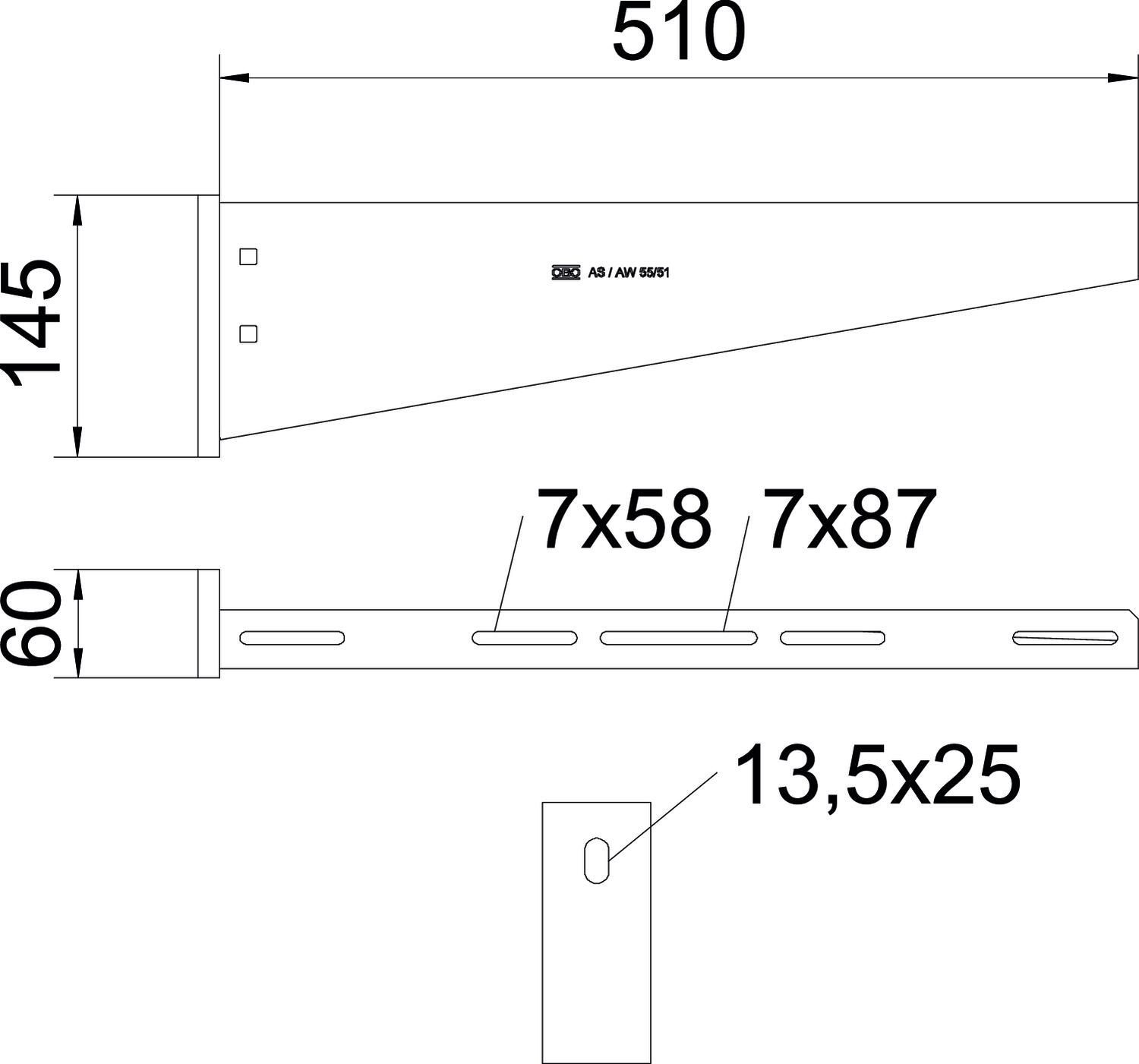

Acciaio inossidabile, decapato sì Altezza 145 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio legato Diametro foro 13,5 mm Dimensione H 145 mm Dimensione B510mm Dimensione A 60 mm Dimensione B 510 mm F in kN 5,5 kN Impronta CO2 (GWP) dalla culla al cancello 14,6844 kg CO2e / 1 Pezzo Larghezza 510 mm Lunghezza 60 mm Mantenimento funzionale no Materiale Acciaio, INOX 1.4301 Super- ficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado flangiato, A2
FRSB 6x12 A2 6406138 100 Pezzo - Download
-
Scheda tecnica AW 55 51 A2 / 6443075 , 0.25MB , pdfDichiarazione di conformità UE AW 55 51 A2 / 6443075 , 0.13MB , pdfDichiarazione di conformità UK AW 55 51 A2 / 6443075 , 0.09MB , pdfREACH Dichiarazione di conformità AW 55 51 A2 / 6443075 , 0.12MB , pdfRoHS Dichiarazione di conformità AW 55 51 A2 / 6443075 , 0.12MB , pdfDichiarazione ambientale di prodotto (EPD) AW 55 51 A2 / 6443075 , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
