Mensola a parete e a profilato AW 55 A2 710 | 5,5 | acciaio legato

Mensola a parete e a profilato AW 55 A2

N. art. 6443083 | EAN 4012196661879

N. art. / Tipo

Larghezza

F in kN	5,5 kN

Colore	acciaio legato

Descrizione prodotto

Descrizione prodotto

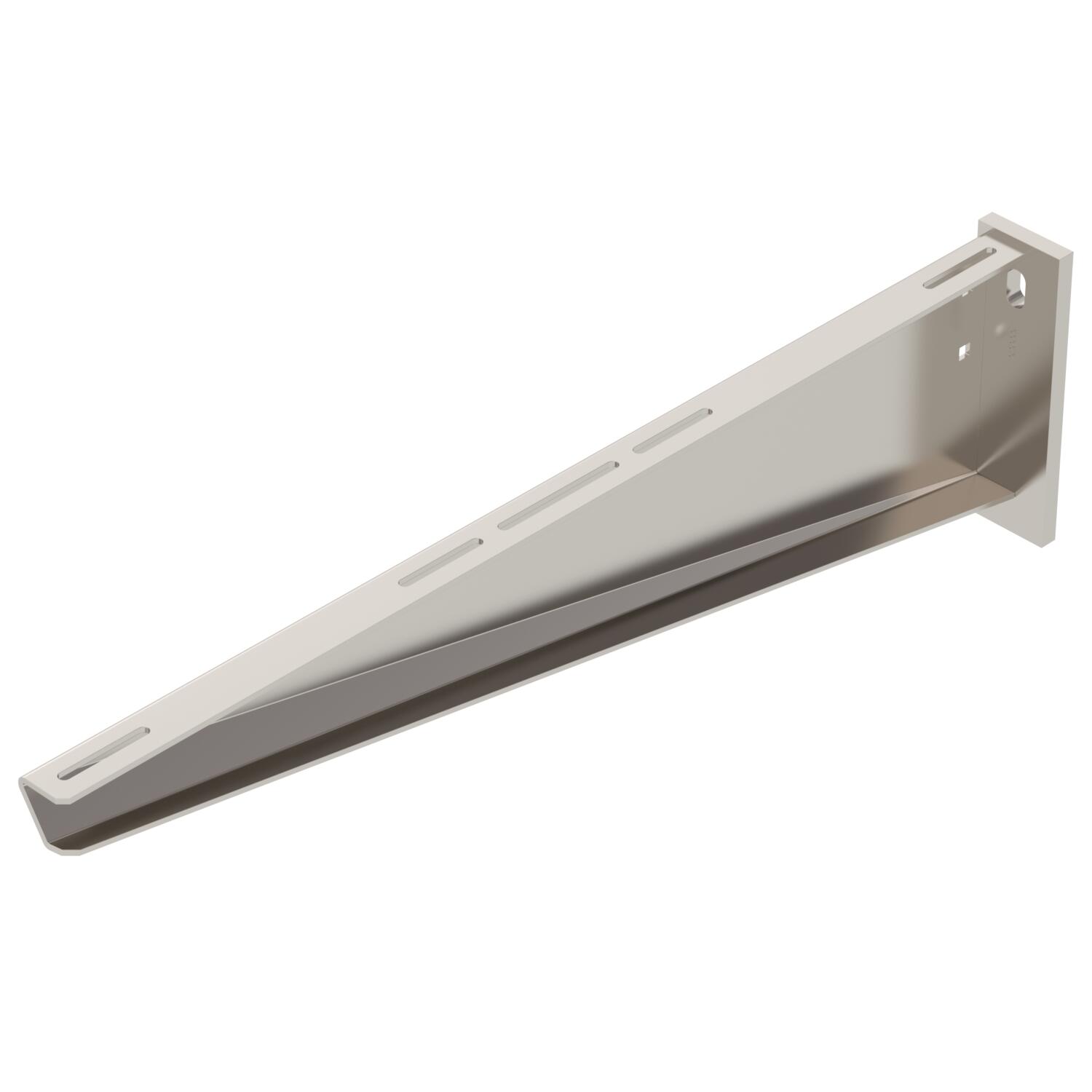

Mensola pesante a parete e a profilato con supporto saldato.

Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si consiglia l'utilizzo dei distanziatori adatti.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Area ad angolo max	90 mm
Area ad angolo min.	90 mm
Colore	acciaio legato
Conformità ROHS	sì
Diametro foro	13,5 mm
Dimensione	710 mm

F in kN	5,5 kN
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Serie di prodotti	Serie AW 55
Super- ficie	non trattato, ulteriore trattamento
Versione	Mensola parete e profilato

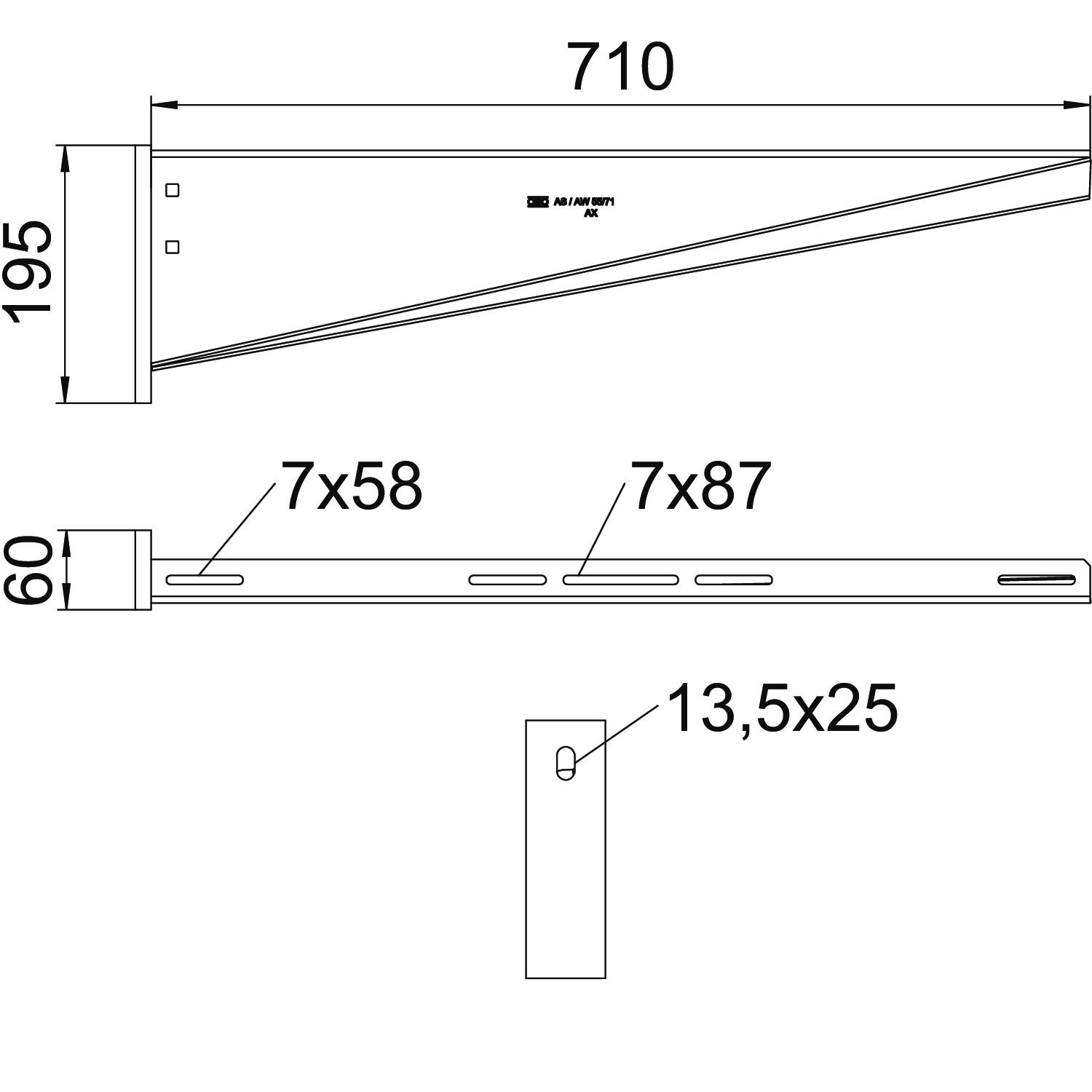

Misure

Altezza	195 mm
Dimensione H	195 mm
Dimensione A	60 mm

Dimensione B	710 mm
Larghezza	710 mm
Lunghezza	60 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	26,7406 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pezzo

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	26,7406 kg CO2e / 1 Pezzo

Dati tecnici

Diagramma di carico mensola tipo AW 55

Flessione dell'estremità della mensola con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Curva di carico con sbraccio in mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	F in kN	Colore	N. art.	Quantità	Conf.
AW 55 21 A2	210 mm	5,5 kN	acciaio legato	6443063	Pezzo	1 Pezzo
AW 55 31 A2	310 mm	5,5 kN	acciaio legato	6443067	Pezzo	1 Pezzo
AW 55 41 A2	410 mm	5,5 kN	acciaio legato	6443071	Pezzo	1 Pezzo
AW 55 51 A2	510 mm	5,5 kN	acciaio legato	6443075	Pezzo	1 Pezzo
AW 55 61 A2	610 mm	5,5 kN	acciaio legato	6443079	Pezzo	1 Pezzo
AW 55 71 A2	710 mm	5,5 kN	acciaio legato	6443083	Pezzo	1 Pezzo
