Passerella a traversini LCIS 60, 6 m C30 A2 6000 | 500 | 1,5 | no

Passerella a traversini LCIS 60, 6 m C30 A2

N. art. 6207258 | EAN 4012196431717

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

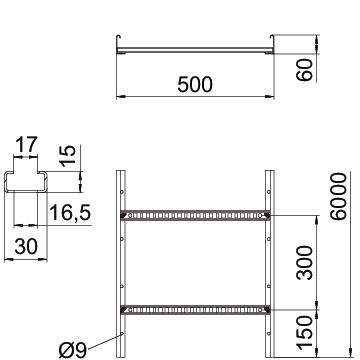

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	60 mm
Colore	acciaio legato
Dimensione	60x500x6000
Dimensione B	500 mm
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	saldato
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	17,0972 kg CO2e / 1 Metro
Larghezza	500 mm
Lunghezza	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Sezione utile	20000 mm²
Sezione utile	200 cm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	no	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	no	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	no	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	no	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	no	6207260	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio, non forato A2	DRLU 400 A2	6052837	m	3 m
Connettore lineare A2	LVG 60 A2	6208846	Pezzo	10 Pezzo
Connettore angolare A2	LWVG 60 A2	6208898	Pezzo	10 Pezzo
Connettore regolabile A2	LGVG 60 A2	6208947	Pezzo	10 Pezzo

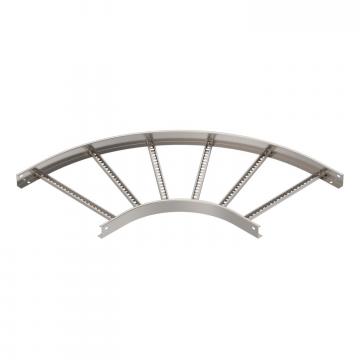

Curva 90° 60 A2	LB 90 650 R3 A2	6225088	Pezzo	1 Pezzo

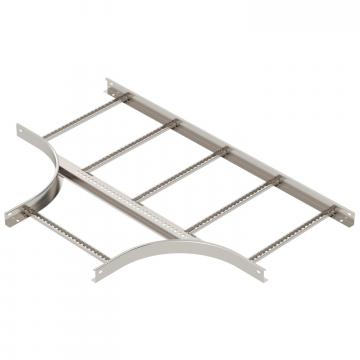

Derivazione a T 60 A2	LT 650 R3 A2	6225256	Pezzo	1 Pezzo

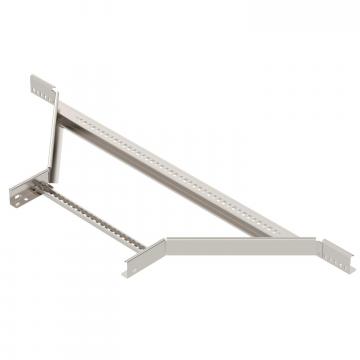

Derivazione laterale 60 A2	LAA 650 R3 A2	6225888	Pezzo	1 Pezzo
Elemento per curva regolabile 60 A2	LGBE 650 A2	6225466	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Elemento di connessione A2	LAS 60 A2	6221386	Pezzo	10 Pezzo
Separatore 45 A2	TSG 45 A2	6062025	m	3 m
Piastra di protezione A2	LAB 50 A2	7164041	Pezzo	1 Pezzo
Lamiera asolata di base A2	ELB-L50 A2	6103626	m	3 m
