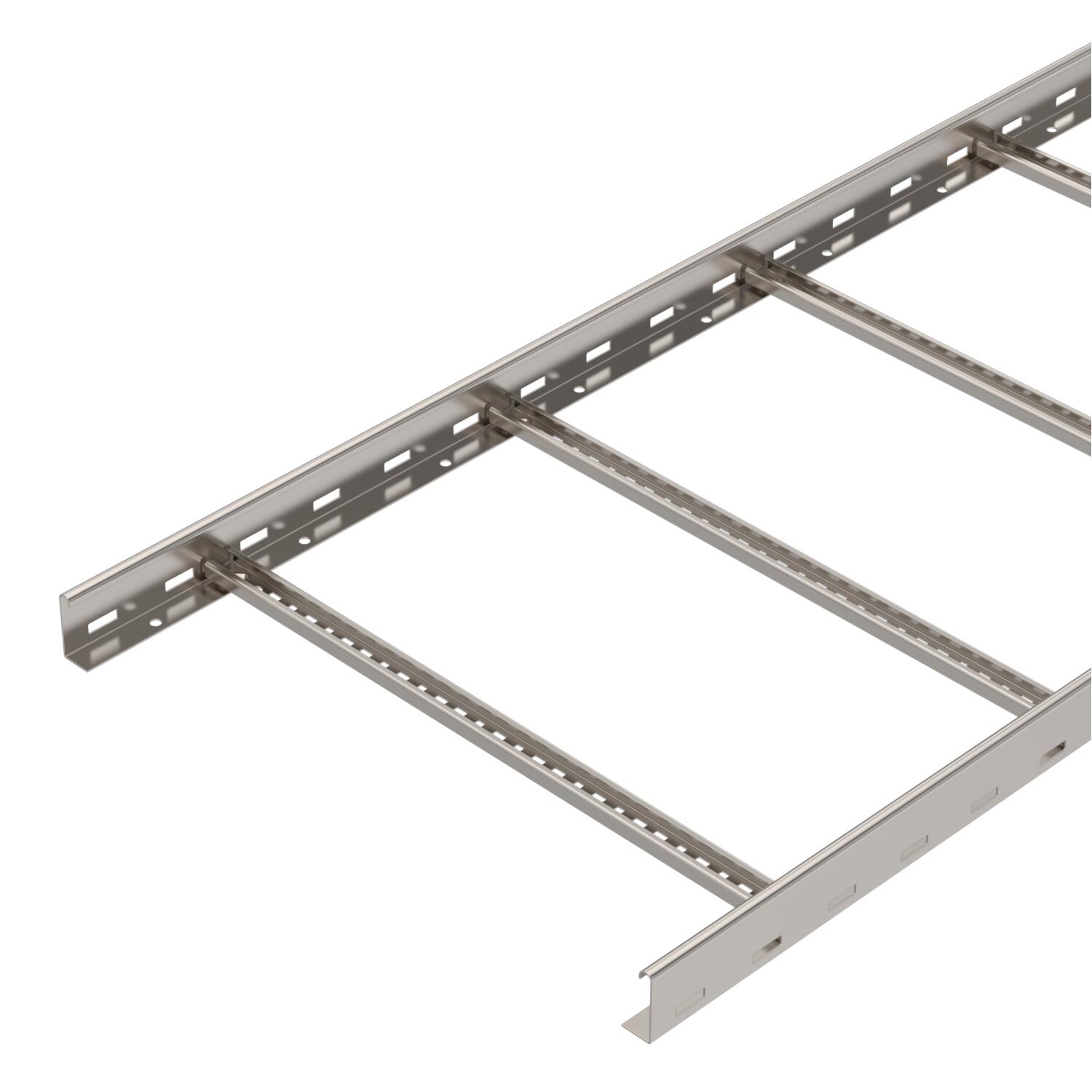

Passerella a traversini LCIS 60, 6 m C30 A2 6000 | 600 | 1,5 | no

Passerella a traversini LCIS 60, 6 m C30 A2

N. art. 6207260 | EAN 4012196431724

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio legato
Dimensione	60x600x6000
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301

Sezione utile	240 cm²
Sezione utile	24000 mm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

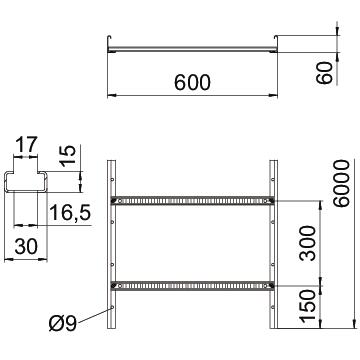

Misure

Altezza	60 mm
Dimensione B	600 mm
Dimensioni fessura piolo	16,50

Larghezza	600 mm
Lunghezza	6000 mm

Carichi

Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m

Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,2782 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	18,2782 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	no	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	no	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	no	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	no	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	no	6207260	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio, non forato A2	DRLU 500 A2	6052841	m	3 m
Connettore lineare A2	LVG 60 A2	6208846	Pezzo	10 Pezzo
Connettore angolare 60 A2	LWVG 60 A2	6208898	Pezzo	10 Pezzo
Connettore regolabile A2	LGVG 60 A2	6208947	Pezzo	10 Pezzo

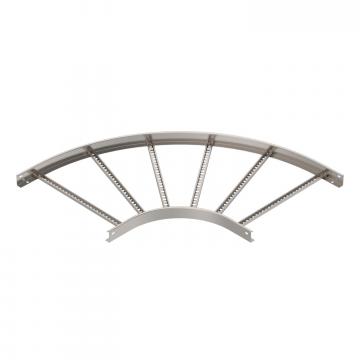

Curva 90° 60 A2	LB 90 660 R3 A2	6225090	Pezzo	1 Pezzo

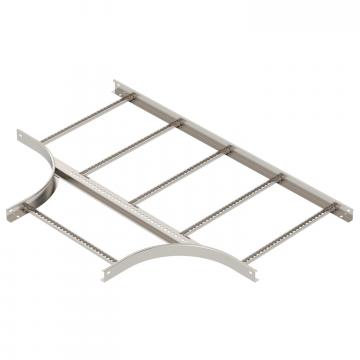

Derivazione a T 60 A2	LT 660 R3 A2	6225258	Pezzo	1 Pezzo

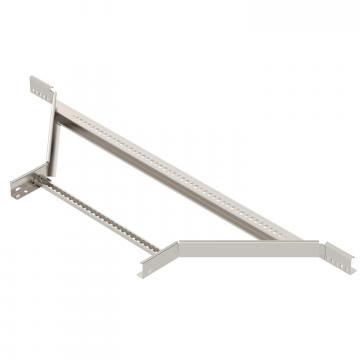

Derivazione laterale 60 A2	LAA 660 R3 A2	6225890	Pezzo	1 Pezzo
Elemento per curva regolabile 60 A2	LGBE 660 A2	6225468	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Elemento di connessione A2	LAS 60 A2	6221386	Pezzo	10 Pezzo
Separatore 45 A2	TSG 45 A2	6062025	m	3 m
Piastra di protezione A2	LAB 60 A2	7164068	Pezzo	1 Pezzo
Lamiera asolata di base A2	ELB-L60 A2	6103630	m	3 m
