Sospensione centrale passerella portacavi, altezza laterale 60 FS
N. art. 6358705 | EAN 4012196939374
- Descrizione prodotto
-
Descrizione prodottoSospensione centrale per passerelle portacavi con longherone laterale di altezza pari a 60 mm.
Dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate). Le larghezze 100, 150 e 200 mm hanno asolature del fondo aggiuntive per consentire di avvitare i fissaggi centrali sul fondo della passerella, quando utilizzato per mantenimento funzionale secondo DIN 4102 Parte 12.
-
- Dati tecnici
-
Dati tecnici

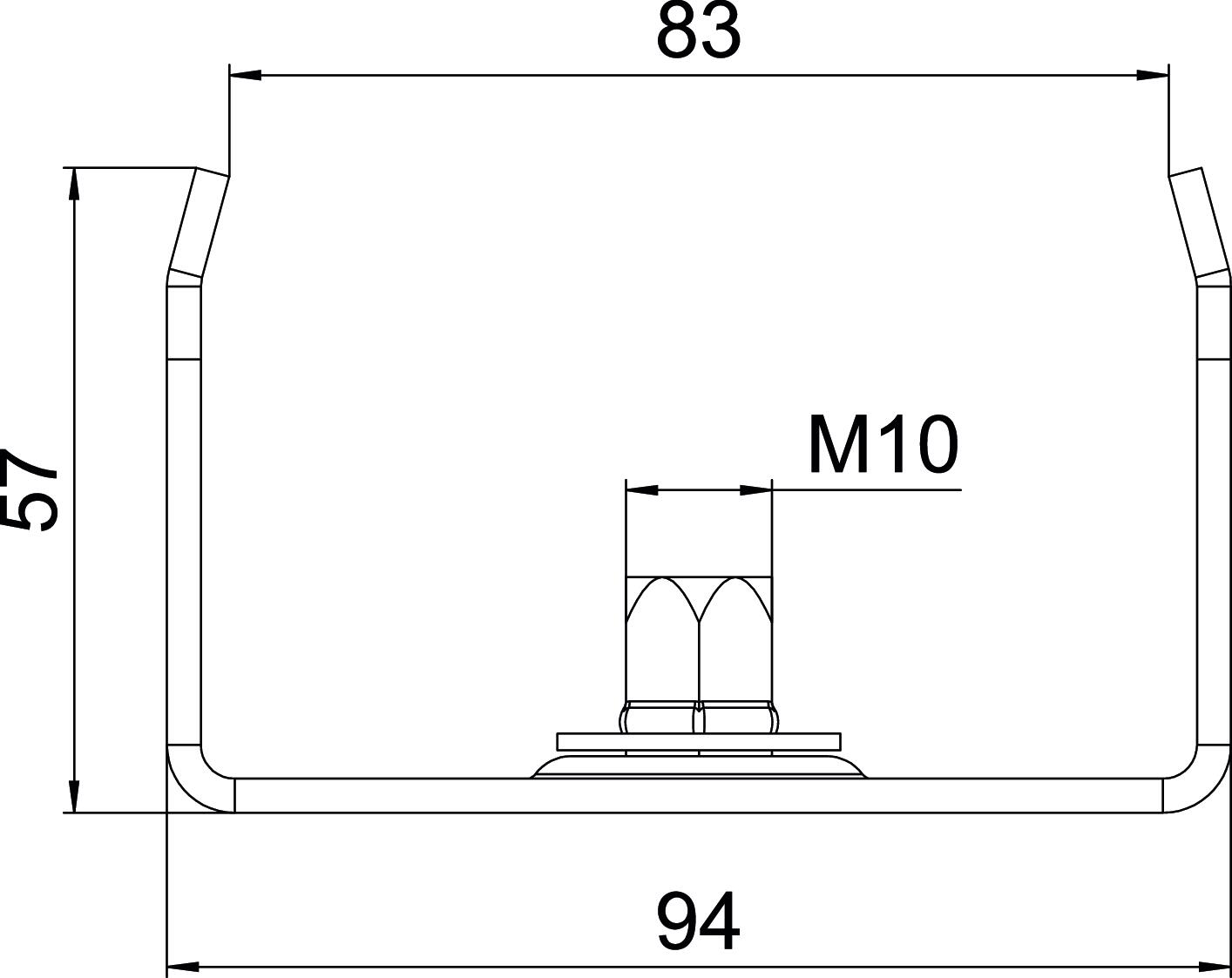

Adatto per asta filettata metrica 10 Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Altezza 57 mm Colore zinco Diametro foro 10,5 mm Dimensione B100mm Dimensione b 84 mm Dimensione B 94 mm Dimensione B1 84 mm F in kN 1,3 kN Impronta CO2 (GWP) dalla culla al cancello 0,5365 kg CO2e / 1 Pezzo Larghezza 100 mm Larghezza 4 in Lunghezza 40 mm Mantenimento funzionale sì Materiale Acciaio per larghezza max 100 mm per larghezza min. 100 Regolabile no Super- ficie zincato in continuo Versione agganciato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica MAH 60 100 FS / 6358705 , 0.16MB , pdfDichiarazione di conformità UE MAH 60 100 FS / 6358705 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 60 100 FS / 6358705 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 60 100 FS / 6358705 , 0.12MB , pdfCertificato di prova Cable tray RKS Magic – centre suspension , 1.04MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdf
