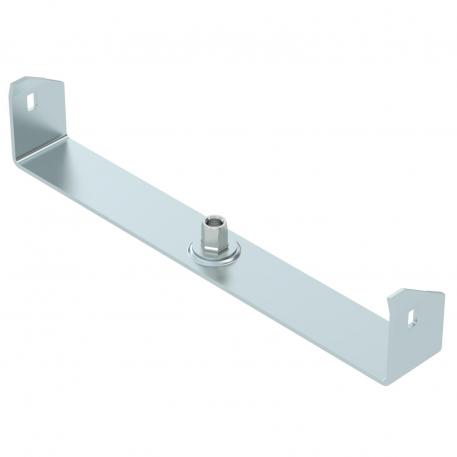

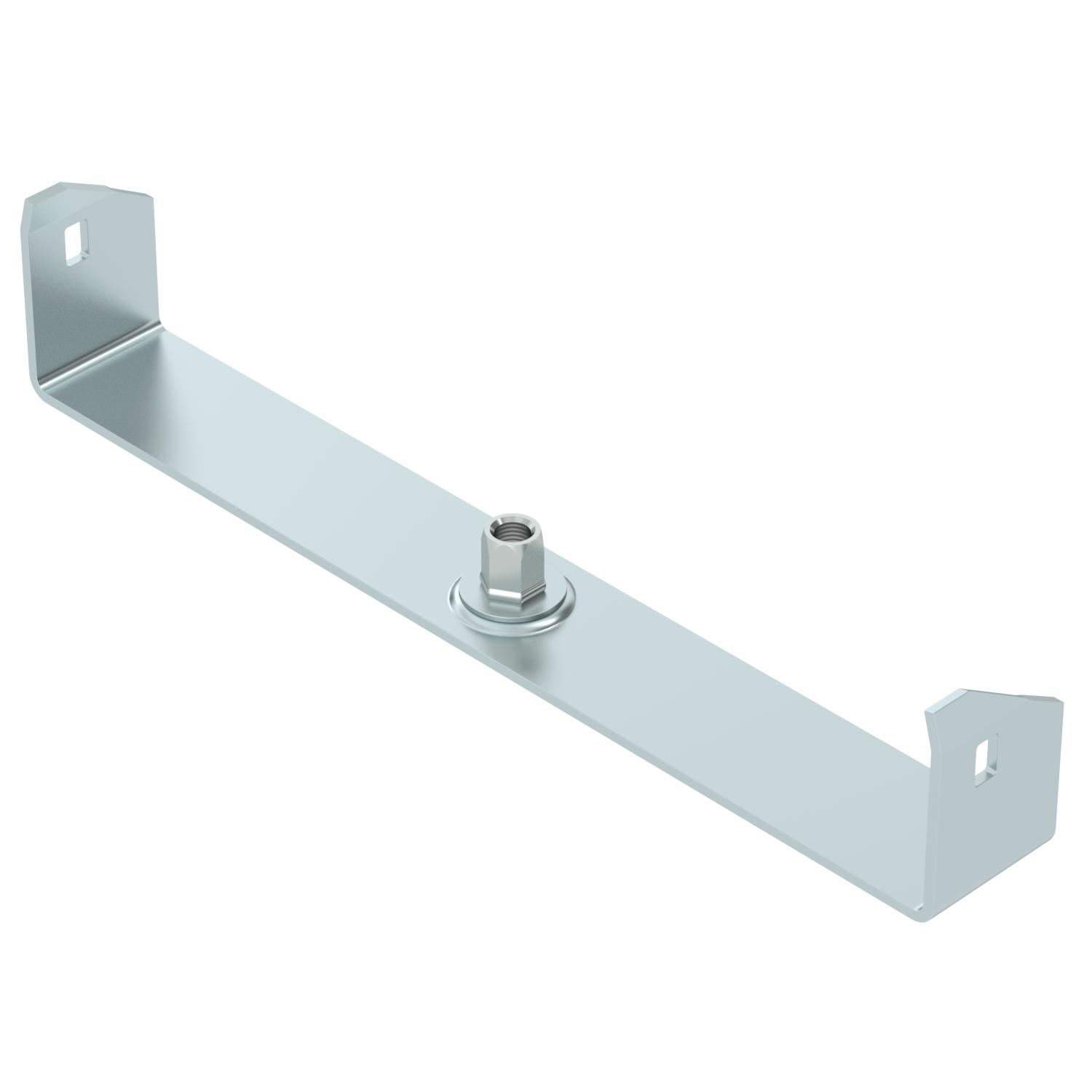

Sospensione centrale passerella portacavi, altezza laterale 60 FS 40 | 300 | 10,5 | 295 | zinco

Sospensione centrale passerella portacavi, altezza laterale 60 FS

N. art. 6358717 | EAN 4012196939558

N. art. / Tipo

Lunghezza	40 mm

Larghezza

Diametro foro	10,5 mm

Dimensione B

Colore	zinco

Descrizione prodotto

Descrizione prodotto

Sospensione centrale per passerelle portacavi con longherone laterale di altezza pari a 60 mm.

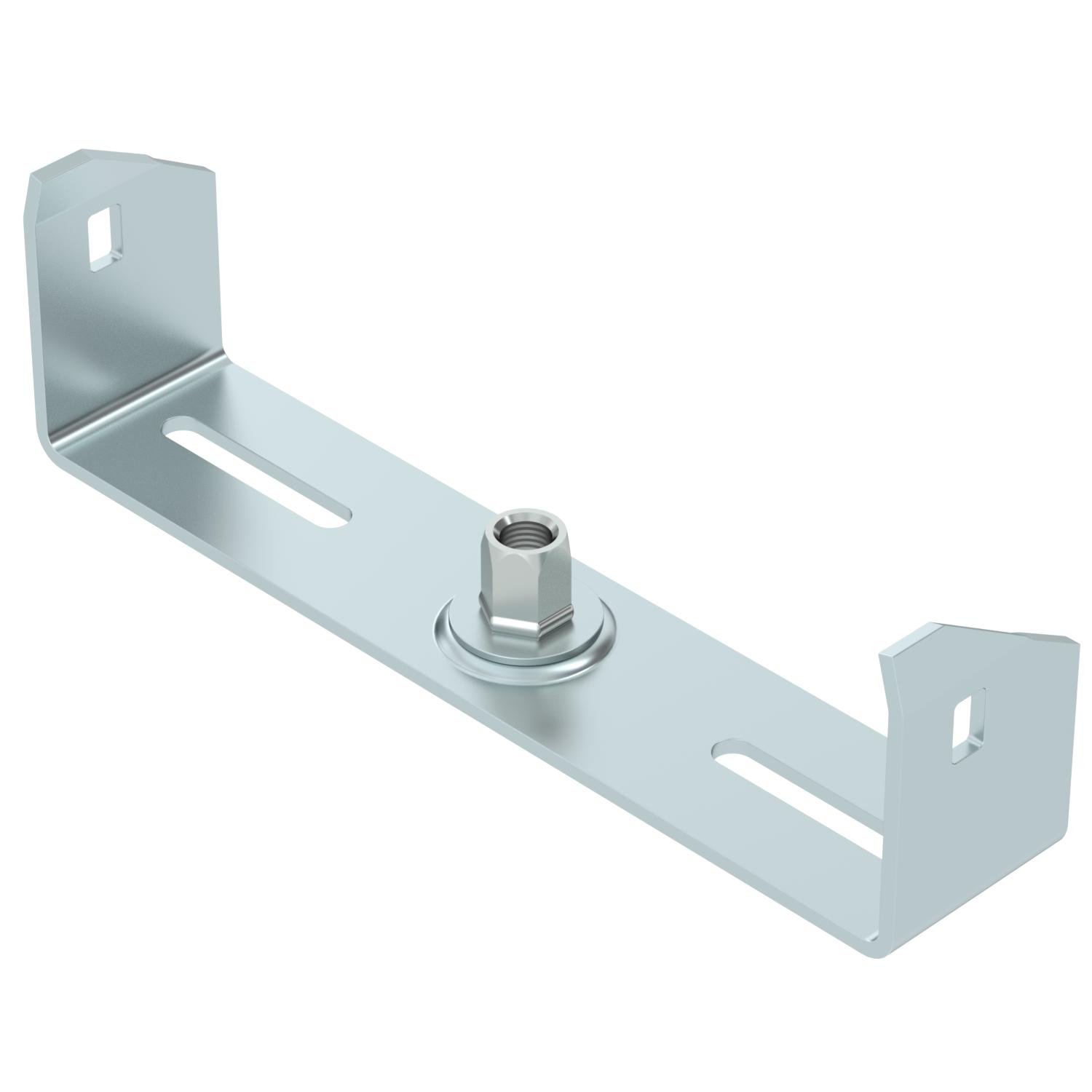

Dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate). Le larghezze 100, 150 e 200 mm hanno asolature del fondo aggiuntive per consentire di avvitare i fissaggi centrali sul fondo della passerella, quando utilizzato per mantenimento funzionale secondo DIN 4102 Parte 12.

Dati tecnici

Dati tecnici

Adatto per asta filettata metrica	10
Adatto per passerelle	sì
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	no

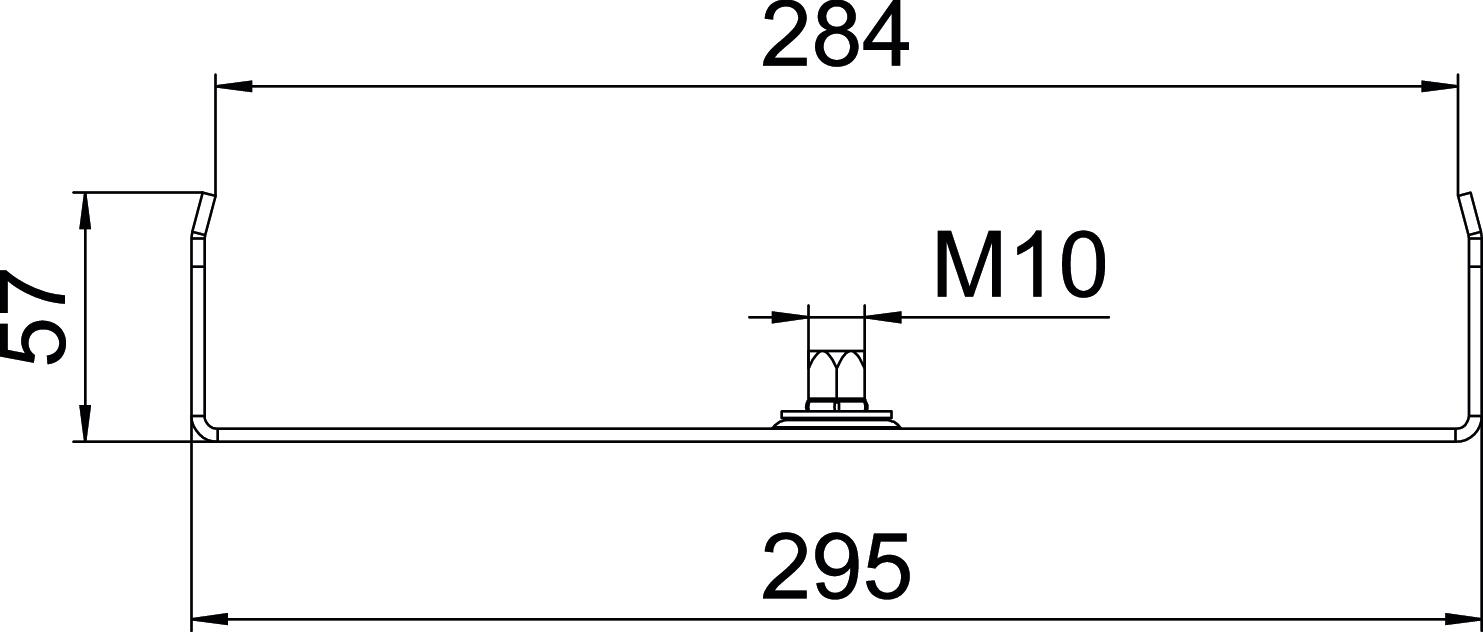

Altezza	57 mm
Colore	zinco
Diametro foro	10,5 mm
Dimensione	B300mm
Dimensione B	295 mm
Dimensione b	284 mm
Dimensione B1	284 mm
F in kN	0,2 kN

Impronta CO2 (GWP) dalla culla al cancello	0,9682 kg CO2e / 1 Pezzo
Larghezza	300 mm
Larghezza	16 in
Lunghezza	40 mm
Mantenimento funzionale	no
Materiale	Acciaio
per larghezza max	300 mm
per larghezza min.	300
Regolabile	no
Super- ficie	zincato in continuo
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Diametro foro	Dimensione B	Colore	N. art.	Quantità	Conf.

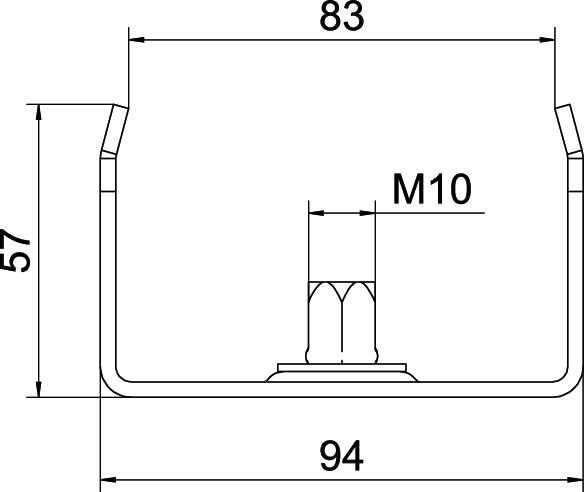

MAH 60 100 FS	40 mm	100 mm	10,5 mm	94 mm	zinco	6358705	Pezzo	1 Pezzo
MAH 60 150 FS	40 mm	150 mm	10,5 mm	144 mm	zinco	6358709	Pezzo	1 Pezzo
MAH 60 200 FS	40 mm	200 mm	10,5 mm	195 mm	zinco	6358713	Pezzo	1 Pezzo
MAH 60 300 FS	40 mm	300 mm	10,5 mm	295 mm	zinco	6358717	Pezzo	1 Pezzo
MAH 60 400 FS	40 mm	400 mm	10,5 mm	395 mm	zinco	6358720	Pezzo	1 Pezzo
