Sospensione centrale passerella portacavi, altezza laterale 60 FS
N. art. 6358713 | EAN 4012196939497
- Descrizione prodotto
-

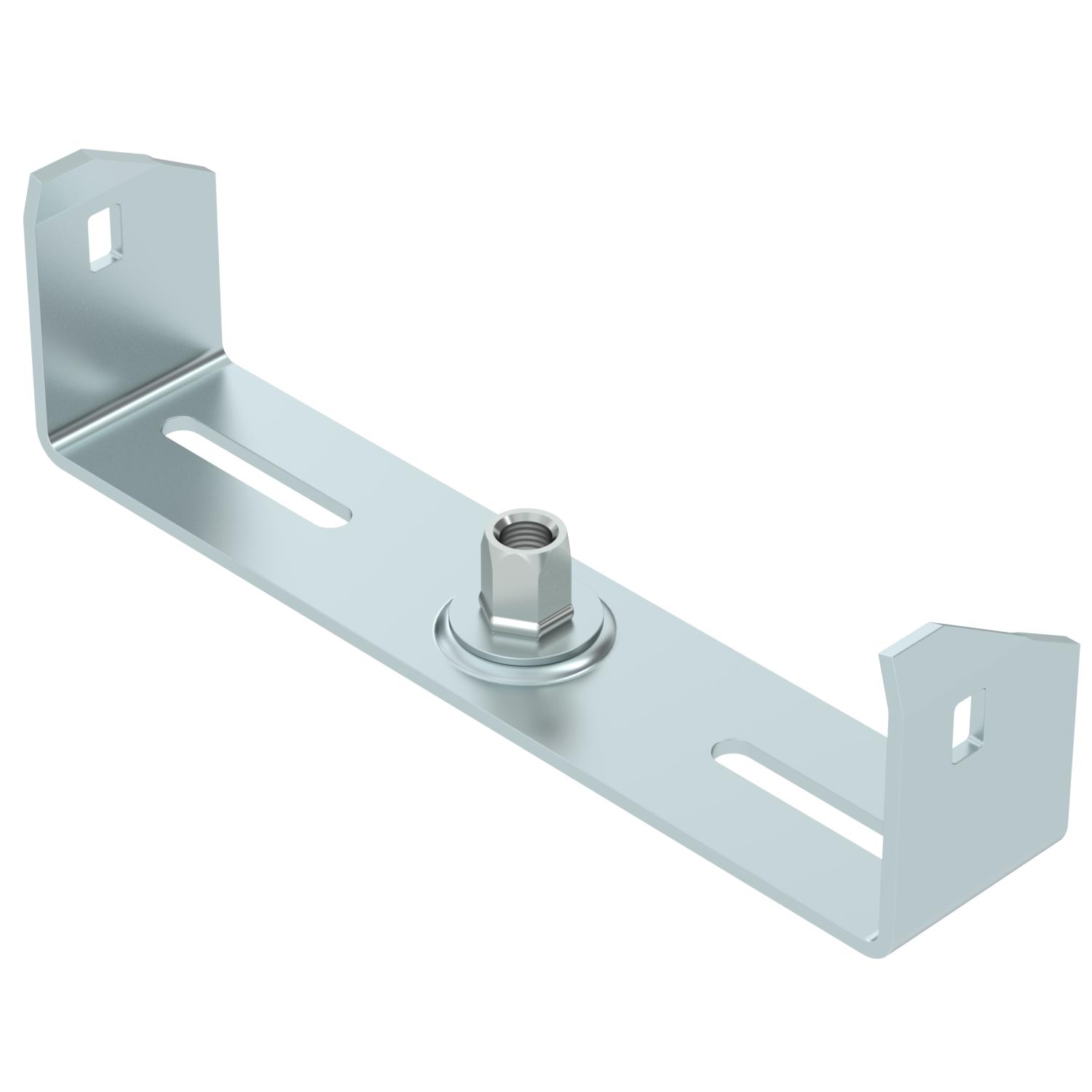

Descrizione prodottoSospensione centrale per passerelle portacavi con longherone laterale di altezza pari a 60 mm.
Dispone di un manicotto filettato M10 girevole. Durante la disposizione dei cavi fare attenzione ad una ripartizione equa del carico (evitare disposizioni sbilanciate). Le larghezze 100, 150 e 200 mm hanno asolature del fondo aggiuntive per consentire di avvitare i fissaggi centrali sul fondo della passerella, quando utilizzato per mantenimento funzionale secondo DIN 4102 Parte 12.
-
- Dati tecnici
-
Dati tecnici

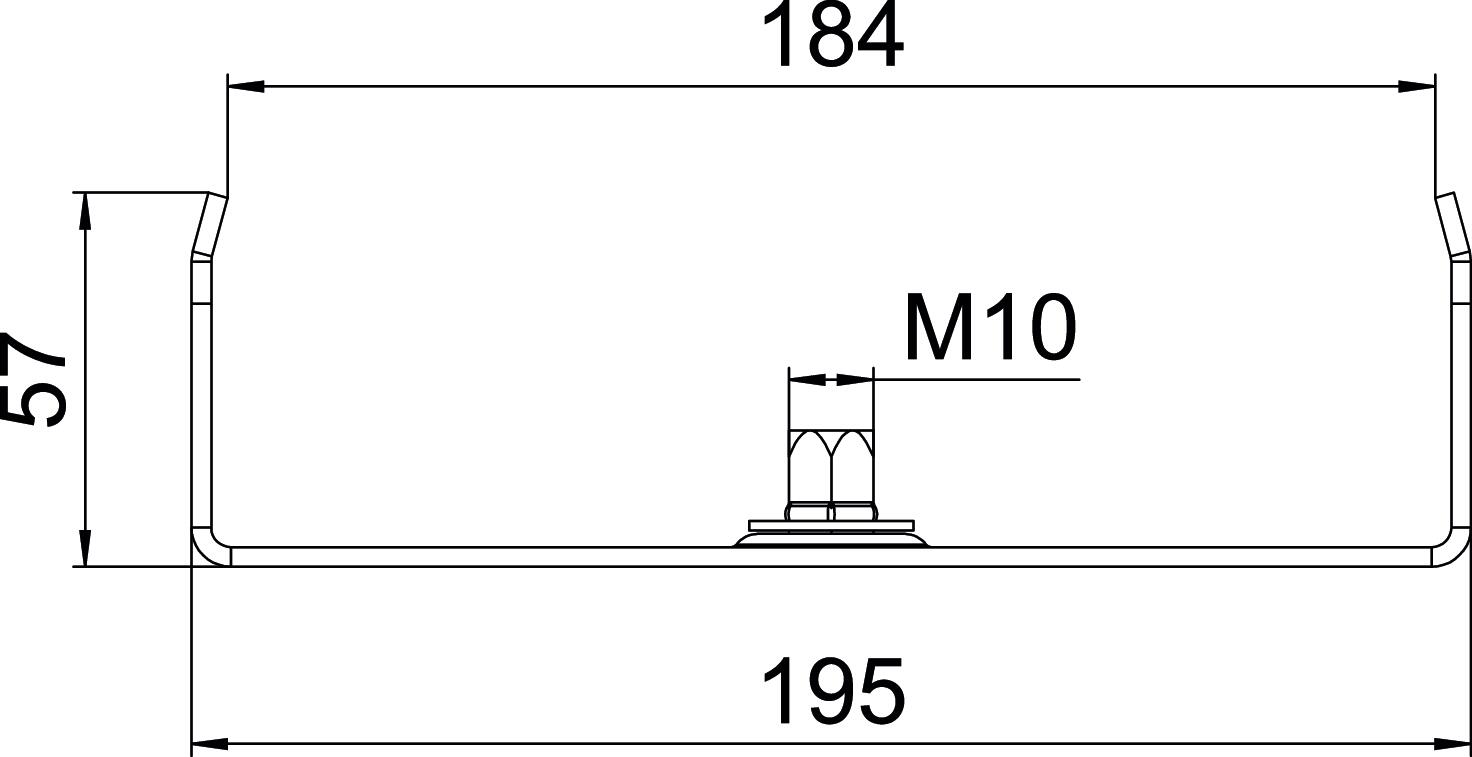

Adatto per asta filettata metrica 10 Adatto per passerelle sì Adatto per passerelle grigliate no Adatto per passerelle portacavi no Altezza 57 mm Colore zinco Diametro foro 10,5 mm Dimensione B200mm Dimensione b 184 mm Dimensione B 195 mm Dimensione B1 184 mm F in kN 0,2 kN Impronta CO2 (GWP) dalla culla al cancello 0,7537 kg CO2e / 1 Pezzo Larghezza 12 in Larghezza 200 mm Lunghezza 40 mm Mantenimento funzionale sì Materiale Acciaio per larghezza max 200 mm per larghezza min. 200 Regolabile no Super- ficie zincato in continuo Versione agganciato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica MAH 60 200 FS / 6358713 , 0.15MB , pdfDichiarazione di conformità UE MAH 60 200 FS / 6358713 , 0.13MB , pdfREACH Dichiarazione di conformità MAH 60 200 FS / 6358713 , 0.12MB , pdfRoHS Dichiarazione di conformità MAH 60 200 FS / 6358713 , 0.12MB , pdfCertificato di prova Cable tray RKS Magic – centre suspension , 1.04MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi universali , 2.07MB , pdf
