Profilato di supporto per montaggio modulo FV 4700 |

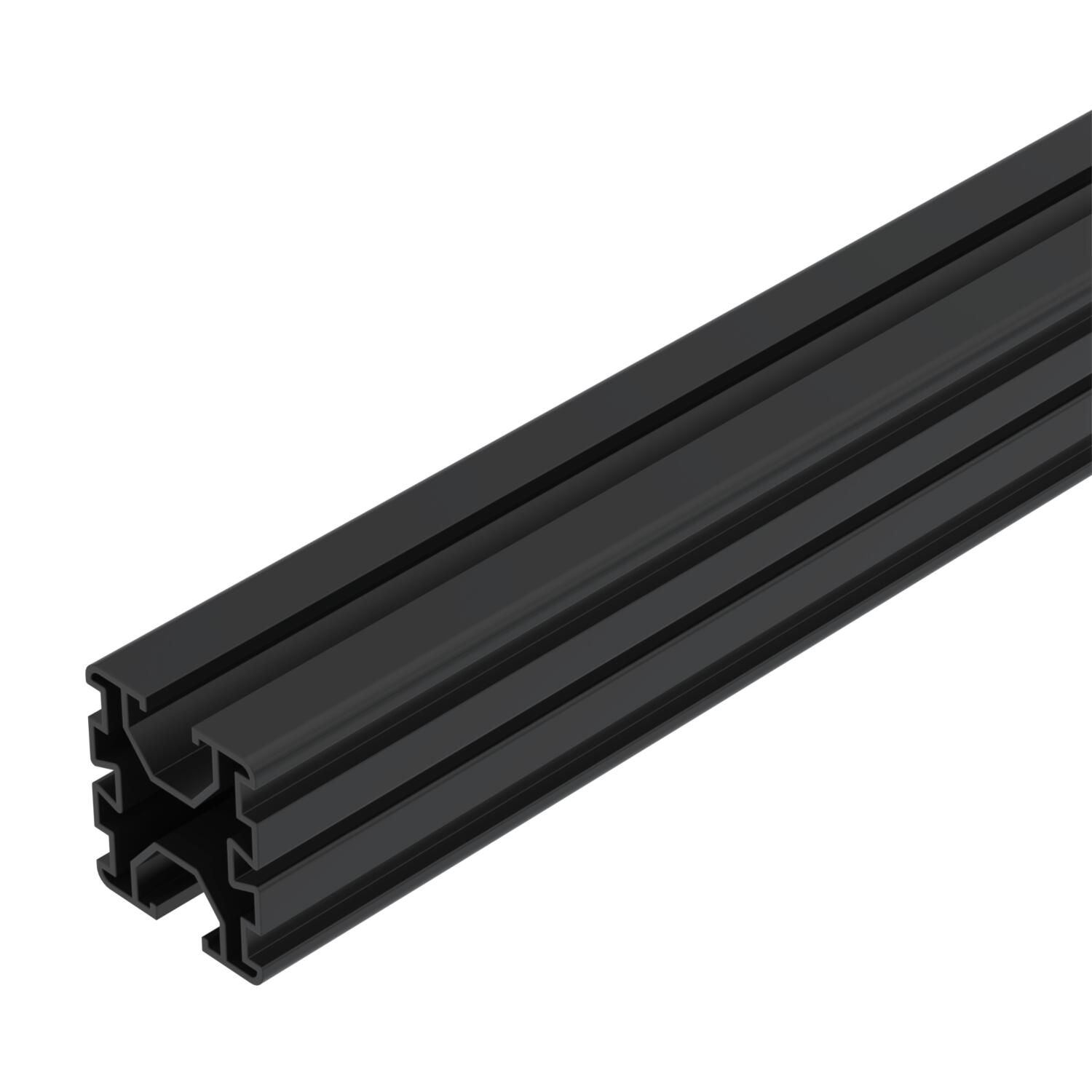

Profilato di supporto per montaggio modulo FV

N. art. 5900412 | EAN 4012197381578

N. art. / Tipo

Lunghezza

Descrizione prodotto

Descrizione prodotto

Profilato di supporto per il montaggio di moduli fotovoltaici su tetti inclinati o piani. Montaggio su tetti piani in combinazione con base universale Uni Base e supporti corti e lunghi STK e STK. Fissaggio a scatto del profilato su base con adattatore Unibase AMP. Montaggio su tetto inclinato in combinazione con ganci da tetto universal DHU. Fissaggio a scatto del profilato ai ganci da tetto. Collegamento avvitabile di molteplici profilati di supporto con giunto lineare LV 45 e morsetto a croce KV 45.

Dati tecnici

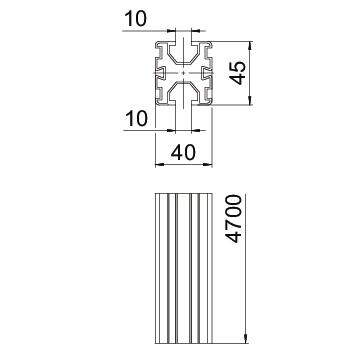

Misure

Altezza	45 mm
Canalina per cavi integrata	no
Canalina per cavi opzionale	no
Colore	nero segnale; RAL 9004
Larghezza	40 mm

Lunghezza	4700 mm
Materiale	Alluminio
Momento di resistenza Wx	3680 mm³
Momento di resistenza Wy	3760 mm³
Super- ficie	anodizzato

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TP 45 2350 ALU	2350 mm	5900405	Pezzo	4 Pezzo
TP 45 4700 ALU	4700 mm	5900410	Pezzo	4 Pezzo
TP 45 4700 ALU S	4700 mm	5900412	Pezzo	4 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

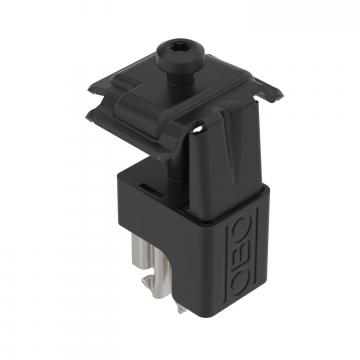

Morsetto universale per il montaggio di moduli FV	KLU A2 S	5901012	Pezzo	20 Pezzo

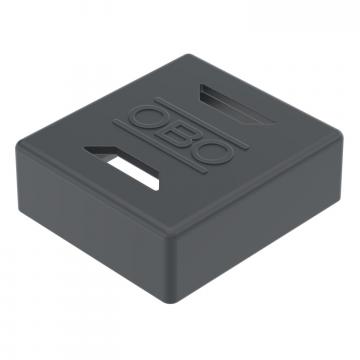

Chiusura terminale profilato di supporto	EK 45 S	5901720	Pezzo	20 Pezzo
Giunto lineare per profilato di supporto TP	LV 45 DD	5901210	Pezzo	20 Pezzo
Morsetto a croce per profilati di supporto TP	KV 45 DD	5901250	Pezzo	20 Pezzo
